Н.М. Булычева

Церковные одежды. Секреты мастерства

Источник

Глава 1. Общие требованияГлава 3. Конструирование и технология изготовления подризника

epub pdf Оригинал: 13Мб

Глава 2. Конструирование и технология изготовления подрясников и ряс

Подрясник – нижнее одеяние православного духовенства, а также алтарников и иподиаконов. Это длинное, до пят одеяние, с наглухо застегнутым воротом и узкими рукавами.

Ряса – верхнее одеяние православного духовенства; церковнослужителям, не имеющим духовного сана, ее носить уже не полагается. Ряса шире подрясника, с широкими рукавами.

2.1. Конструирование подрясников и ряс

Расчетное построение представлено виде инструкционных карт и выполняется для каждой детали отдельно, чертежи выполнены в масштабе 1:8⁵.

2.1.1 Русский подрясник

Техническое описание:

Изделие полуприлегающего силуэта, с расклешенной юбкой, стандартной длины – 4 см от пола, с запахом; край борта обработан цельнокроеным подбортом (или отрезным) с внутренней потайной застежкой, расположенной с правой стороны на уровне линии талии, левый борт держится с помощью полодержателя; рукав, цельнокроеный с боковой частью полочки, длиной до уровня обхвата кисти, зауженный книзу, низ рукава оформлен обтачной манжетой; воротник-стойка с двумя внешними навесными петлями и одной внутренней, в боковых швах расположены карманы с листочкой (или без нее).

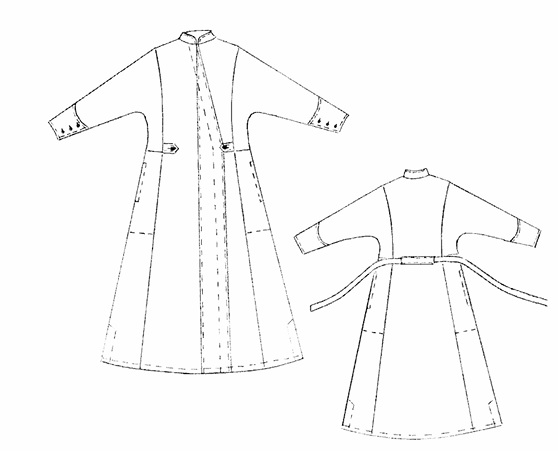

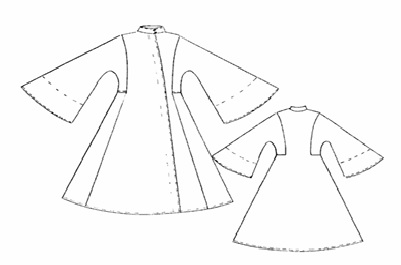

Технический рисунок русского подрясника

Рисунок 3.

2.1.1.1. Используемые материалы и детали кроя

Используемые материалы.

1. Основной материал – шерсть, полушерсть, шелк, лен, хлопок, смесовые ткани.

Расход ткани зависит от роста и размера заказчика, ширины ткани и рациональности раскладки лекал на ткани.

Расчет расхода ткани при ее ширине 150 см:

Длина спинки (Дтс₂ + Влт) + длина полочки (Дтп₂ + Влт) + длина рукава х 1,5 + 15–20 см. припуски на швы – на средние размеры·,

Длина спинки (Дтс₂ + Влт) + длина полочки (Дтп₂ + Влт) x 1,5+ длина рукава х 1,5 + 15–20 см припуски на швы – на большие размеры (с 56 размера).

2. Прокладочный материал (дублерин, флизелин) – 0,3 м.

3. Бортовка (для укрепления воротника) – 0,5 м.

4. Подкладочная ткань для воротника – 0,15 м.

5. Пуговицы – 11 штук.

6. Нитки для пошива – 3–4 катушки.

7. Нитки шелковые для фигурных отделочных строчек (1 катушки хватает на несколько изделий).

Детали кроя из основного материала.

1. Спинка – 1 деталь со сгибом.

2. Полочка, цельнокроеная с подбортом – 2 детали.

3. Рукав –2 детали.

4. Манжета – 2 детали.

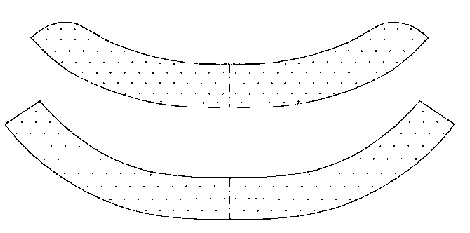

5. Верхний воротник – 2 детали.

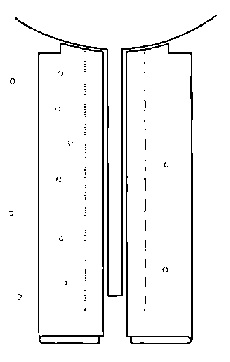

6. Потайная застежка (на подборт) – 1 деталь.

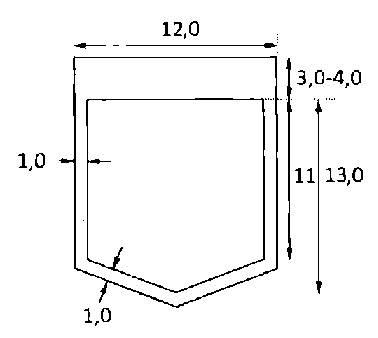

7. Листочка – 2 детали.

8. Подкладка кармана – 4 детали.

9. Полодержатель – 1 деталь.

10. Вешалка – 1 деталь.

11. Внутренняя петля на воротник – 1 деталь.

12. Руликовые петли на воротник – 2 детали.

Детали кроя из прокладочного материала.

1. Манжета – 2 детали.

2. Воротник – 1 деталь со сгибом.

3. Потайная застежка – 1 деталь.

4. Листочка – 2 детали.

Детали кроя из подкладочного материала.

1. Нижний воротник – 1 деталь со сгибом.

Замечания:

1. Оптимальная ширина ткани – 150 см.

2. В среднем расход ткани при ширине 150 см. – 4,0–5,0 м.

3. Выбор прокладочного материала зависит от толщины основной ткани.

4. Бортовка выкраивается по косой, поэтому указанного количества хватает на воротники нескольких подрясников.

5. Борт может обрабатываться отрезным подбортом, в этом случае его необходимо продублировать клеевой прокладкой.

6. Верхний воротник можно выкроить одной деталью – по косой.

7. Полодержатель, вешалку, внутреннюю петлю на воротник можно выкроить из подкладочной ткани или взять готовую тесьму.

8. Вместо руликовой петли можно использовать круглую резинку в цвет основной ткани. .

2.1.1.2. Расчетное построение чертежа русского подрясника

Размерные признаки на базовую типовую фигуру 50 размера 2-ой полнотной группы III роста 170–100–88⁶.

1. Влт = 105,5

2. Сш = 20,3

3. Сг₃ = 50,0

4. Ст = 44,0

5. Дтс₂ = 47,3

6. Дтп₂ = 46,1

7. Шп = 15,3

8. Впк₂ = 46,8

9. Впкп₂ = 46,0

10. Шг= 19,0

11. Шс = 20,4

12. Оп = 32,2

13. Др_зап. = 57,4

14. Озап = 18,2

15. Впрз₂ = 24,9

Замечания:

1. Сетки основных деталей строятся отдельно.

2. Рукав на чертеже строится в половинном размере, при раскрое рукав складывается в сгиб по линии середины и вырезается по окату задней части, с припуском на застежку на манжете, затем рукав раскладывается и с одной стороны срезается по окату передней части, а с другой срезается припуск на застежку.

		Название линий		Расчетная формула		Вычисление	Результат
Построение чертежа спинки
1		Построить прямой угол с вершиной в т. А.
2		от т. А ↓ отложить отрезок АУ Через т.У провести горизонтальную линию – уровень лопаток.		АУ = 0,4Дтс₂		АУ = 0,4 х 47,3	18,9
3		от т. А ↓, отложить отрезок АГ и через т. Г провести горизонтальную линию – линию груди.		АГ = Впрз₂ + 2,8		АГ = 24,9 + 2,8	27,7
4		от т. А ↓ отложить отрезок АТ. Через т. Т провести горизонтальную линию – вспомогательную линию талии.		АТ = Дтс₂		АТ = 47,3	47,3
5		от т. Т ↓ отложить отрезок ТН. Через т. Н провести горизонтальную линию – вспомогательную линию низа.		ТН = Дю = Влт – 4		ТН= 105,5 – 4	101,5
Построение горловины спинки
6		от т. А →по горизонтали отложить отрезок АА₁ – ширину горловины.		АА₁ = Сш/3 + 2		AA₁ = 20,3/3 + 2	8,8
7		от т. А ↓ отложить отрезок АА_{2 –}глубину горловины.		АА₂ = АА₁/3 + 0,5		АА₂ = 8,8/3 + 0,5	3,4
8		Точки A₁ и А₂ плавно соединить по лекалу.
Построение линии плеча
9		Положение конца плечевого шва определяют путем пересечения двух дуг А₁ П и ТП.		А₁П = Шп + Ппос Ппос = 0,5 ÷ 1,0 ТП = Впк₂+1		А₁П = 15,3 + 1 ТП = 46,8+1	16,3 47,8
10		Соединить прямой линией точки А₁ и П
Построение линии проймы
11		От т. Т→ отложить т. Т₁ – точку пересечения линии талии с проймой.		ТТ₁ = (Ст + Пт)/4,5		ΤΤ₁ = (44 + 4)/4,5	10,7
12		К линии плеча А₁П от т. П ↓ отложить ⊥ ПП₁		ПП₁ = 3		УП₂ = 20,4 – 1	3
13		На уровне лопаток от т. У → отложить ширину спины.		УП₂ = Шс – (1 ÷ 1,5)		УП₂ = 20,4 – 1	19,4
14		Соединить плавной линией точки П₁, П₂и T₁. Точку пересечения с линией груди обозначить т. Г₁.
Построение линий талии, низа и боковой линии
15		От т. Т₁ → провести дугу с радиусом T₁Т₂		T₁Т₂ = (Ст + Пт)/2 + 5 – ТТ₁		T₁Т₂ = (44 + 4)/2 + 5 – 10,7	18,3

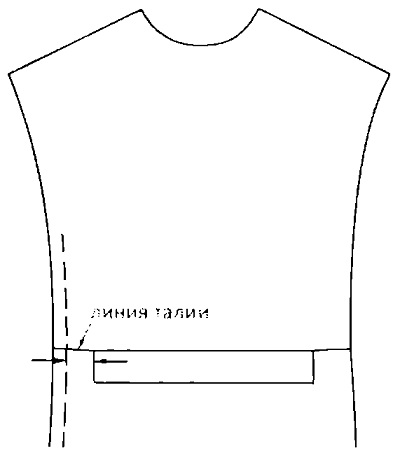

				Карман с листочкой, величина переноса бокового шва – 5 см.
				T₁Т₂ = (Ст + Пт)/2 + 3 – ТТ₁		T₁Т₂ = (44 + 4)/2 + 3 – 10,7	16,3
				Карман без листочки, величина переноса бокового шва – 3 см.
16		От т. Н→ отложить ширину низа.		НН₁ = ТТ₂ + 0,45 ТН		НН₁ = 29+0,45х101,5	74,7
17		Найти т. Т₂: поставить угольник таким образом, чтобы т. T₁ находилась на одной стороне треугольника, т. Н₁ – на другой, а вершина прямого угла (т. Т₂) – на дуге. Соединить точки Т₁ и Т₂, Т₂ и Н₂ прямыми линиями.
18		От т. Т₂ ↓на боковой линии отложить длину юбки и поставить точку Н₂.		Т₂ Н₂ = ТН		Т₂ Н₂ = 101,5	101,5
19		Провести плавно линию низа, соединяя точки Н и Н₂.
Построение чертежа полочки
1		Провести вертикальную линию – линию борта. Отметить наверху т. А_о
2		От т. A₀ ↓ отложить отрезок А₀ Т₀´. от т. Т₀´ ← провести горизонталь.		А₀Т₀´ = Дтп₂		А₀Т₀´ = 46,1		46,1
3		От т. Т₀´ отложить ← по горизонтали отрезок Т₀´Т´ – ширину запаха.		Т₀´Т´ = (Ст + Пт)/2–9÷12 (из них: 5 см – величина переноса бокового шва; 1÷3 – величина открытого участка по линии талии; 3–4 см – величина, на которую борт не доходит до линии проймы, при этом ширина запаха не должна быть меньше 13 см)		Т₀´Т´ = (44 + 4)/2 – 10		14
4		От т. А₀ ← отложить отрезок А₀А.		А₀А = Т₀´Т´- 0,2Дтп₂		А₀А = 14–0,2х46,1		4,8
5		Соединить т. А и т. Т´ и продолжить линию ↓ – получена линия полузаноса. Далее основные линии строить линии полузаноса АТ´.
6		От т. А ← построить линию основания шеи.
7		От т. А ↓ на линии полузаноса АТ´ отложить отрезок АГ и через т. Г провести линию, определяющую уровень ширины груди.		АГ = 0,4Дтп₂		АГ = 0,4x46,1		18,4
8		От т. А ↓ на линии полузаноса АТ´ отложить отрезок АТ и провести ← и → вспомогательную линию талии. Точку пересечения с линией борта обозначить Т₀.		АТ = Дтп₂		АТ = 46,1		46,1
9		От т. Т ↑ отложить отрезок ТГ₁ и через т. Г₁ провести линию груди.		ТГ₁= ТГ (с чертежа спинки)		ТГ₁= 19,6		19,6
10		От т. Т₀ ↓ на линии борта отложить отрезок Т₀Н₀ и провести вспомогательную линию низа, ⊥ линии борта.		Т₀Н₀= Д_Ю= Влт – 4		Т₀Н = 105,5 – 4		101,5/
Построение горловины полочки
11		От т. А ← на линии основания шеи отложить ширину горловины полочки.		AA₁= Сш/3 + 1,5		AA₁= 20.3/3 + 1,5		8,3
12		От т. A ↓ на линии полузаноса АТ отложить глубину горловины.		AA₂ = AA₁ + 0,5		AA₂ = 8,3 + 0,5		8,8
13		Соединить точки А₁ и А₂ плавной линией по лекалу.
Построение линии плеча
14		Положение конца плечевого шва определяют путем пересечения двух дуг А₁П и ТП.		А₁П = Шп ТП = Впкп₂		А₁П = 15,3 ТП = 46,0		15,3 46,0
15		Соединить прямой линией точки А₁ и П.
Построение линии проймы
16		От т. Т ← отложить т. Т₁, – точку пересечения линии талии с проймой.		Т₁ = (Ст + Пт)/2–6÷8 (5 см – величина переноса бокового шва, 1÷3 – величина открытого участка по линии талии).		ТТ₁= (44 + 4)/2 – 6		18
17		К линии плеча А₁П от т. П ↓ отложить ⊥ ПП₁.		ПП₁= 3		3
18		На линии груди отложить отрезок ГГ₂.		ГГ₂ = Шг		ГГ₂ = 19		19
19		Соединить плавной линией точки П₁, Г₂ и Т₁. Точку пересечения с линией груди обозначить т. Г_{3 .}
Построение линий талии и боковой линии
20		От т. Т₁ на вспомогательной линии талии провести дугу с радиусом Т₁Т₂.		Т₁Т₂ =1÷3 величина зависит от размера		1
				Если карман с листочкой
				Т₁Т₂ =3÷5 величина зависит от размера		3
				Если карман без листочки
21		От т. Н₀ ← отложить отрезок H₀H₁, определяющий ширину низа полочки.		H₀Н₁= НН₁ (с черт. спинки) + 5		H₀Н₁= 74,7+5		79,7
22		Найти т. Т₂: поставить угольник таким образом, чтобы т. Т₁ находилась на одной стороне треугольника, т. Н₁ – на другой, а вершина прямого угла (т. Т₂) – на дуге. Соединить точки Т₁ и Т₂, Т₂ и H₁ прямыми линиями.
23		От т. Т на линии полузаноса и т. Т₂ на боковой линии ↓ отложить длину юбки и поставить соответственно точки Н и Н₂		ТН = Т₂Н₂ = Дю = Влт-4		Т₂Н₂ = 1о5,5–4		101,5
24		Провести линию низа, плавно соединяя точки Н₀, Н и Н₂.

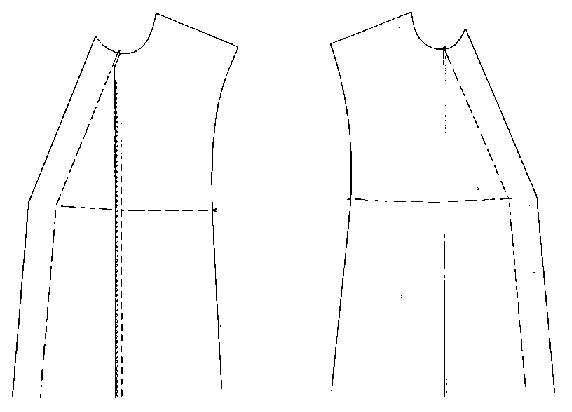

Построение линии борта
25		От т. А₂ → вычертить плавно кривую А₂А₃ = 4 см (кривая должна повторять в зеркальном отображении часть линии горловины).
26		Соединить прямой линией точки А и Т Из середины отрезка АТ → выстроить 1,5–2 см. Вычертить линию борта плавной линией от т. А₃ через конец ⊥ до т. Т_о.
Построение чертежа рукава
1	Построить прямой угол с вершиной в точке О.
2	От т. О → отложить отрезок ОО₁ – высоту оката головки рукава и от т. О₁ провести вертикальную линию		ОО₁= 8,0		8,0
3	От т. О → отложить отрезок ОН, определяющий длину рукава.		ОН = ДРкис. = ДРзап. + 4		ОН = 57,4 + 4				61,4
4	От т. Н ↓ отложить отрезок НН₁, определяющий ширину низа рукава.		НН₁ = Озап./2 + 2		НН₁ = 18,2/2+2				11,1
5	От т. Н₁→ отложить ⊥ H₁H₂		H₁H₂= 1,5		1,5
6	Провести линию низа, плавно соединяя точки Н и Н₂.
7	Для построения т. О₂ необходи-мо замерить на чертежах спинки и полочки длину проймы (ПТ₁), на чертеже спинки замерить длину отрезка Т₁Г₁. Из т. О на вертикаль, проведенную от т. О₁ делают засечки радиусом ОО₂. Через т. О₂, провести горизонтальную линию.		ОО₂ = (ПТ₁(спинки)-1+ПТ₁ (полочки))/2– (Т₁Г₁–4)		ОО₂= (43–1+40)/2-(19,6–4)				25,4
8	Соединить прямой линией точки О и О₂. Разделить отрезок ОО₂ пополам и полученную точку обозначить т. 1. O1 = 25,4/2 = 12,7. От т. 1 ←построить ⊥ = 2см
9	От т. О на отрезке 01 ↓ отложить 1/3 и поставить т. 2. О2 = 1/3ОО2. От т. 2 ↑ построить ⊥ = 0,7–1,2 см.
10	Для определения ширины рукава по линии груди необходимо произвести общий расчет ширины спинки и полочки по линии груди: ширина спинки = ((С г + 6) + (Шс + Пшс) – (Шг + Пшг))/2 = ((50 + 6) + (20,4 +1) – (19 + 0,5))/2 =29; ширина полочки = ((С г + 6) + (Ш г + Пшг) – (Шс + Пшс))/2 =((50 + 6) + (19 +0,5) – (20,4+1))/2 = 27
11	От т. О₂ по горизонтали отложить ширину передней части рукава по линии груди и поставить т. Р.		О₂Р = ширина п0л0чки – Г₁Г₃ (с чертежа п0л0чки)		О₂Р = 27–18				9
12	От т. Р ← по горизонтали отложить ширину задней части рукава по линии груди и поставить т. О₃.		РО₃ = ширина спинки – ГГ₁ (с чертежа спинки)		РО₃ = 29–15,8				13,2
13	От т. Р ↑ провести вертикальную линию ⊥ линии OO₁, точку пересечения с линией OO₁ обозначить т. Р₁.
14	От т. P₁ ↓ по вертикали отло-жить отрезок Р₁Р₂, определяю-щий ширину рукава под прой-мой.		Р₁Р₂ = (Оп + 20)/2		Р₁Р₂ = (32,2 + 20)/2				26,1
15	От т. О₂ ↓ провести вертикаль и отложить длину ластовицы О₂Т		О₂Τ = Τ₁Γ₁ (с чертежа спинки)- 4		О₂Τ = 19,6–4				15,6
16	От т. Т → отложить длину линии талии на передней части рукава ТТ₁.		TT₁ = Т₁Т₂ (с чертежа полочки) + 5 + (1÷2)		ТТ₁⁷ = 1 + 5 + 2				8
			Карман с листочкой, величина переноса бокового шва – 5 см.
			TT₁ = Т₁Т₂ (с чертежа полочки) + 3 + (1÷2)		TT₁ = 3 + 3 +(1÷2)				8
			Карман без листочки, величина переноса бокового шва – 3 см
17	От т. Т₁ → отложить длину линии талии на задней части рукава Т₁Т₂.		T₁T₂ = Т₁Т₂ (с чертежа спинки) – 5 ,0 – (1÷2)		T₁T₂ = 18, 3 – 5 – 2				11,3
			Карман с листочкой, величина переноса бокового шва – 5 см
			T₁T₂ = Т1Т2⁸ (с чертежа спинки) – 3 ,0 – (1÷2)		T₁T₂ = 16, 3 – 3 – 2				11,3
			Карман без листочки, величина переноса бокового шва – 3 см
18	Соединить т. Т₁ с т. Р₂ прямой линией
19	От т. Н₂ ← по прямой Р₂Н₂ и от Н← по прямой ОН отложить длину манжеты.		Н2М = НМ1 = 13÷17		15				15

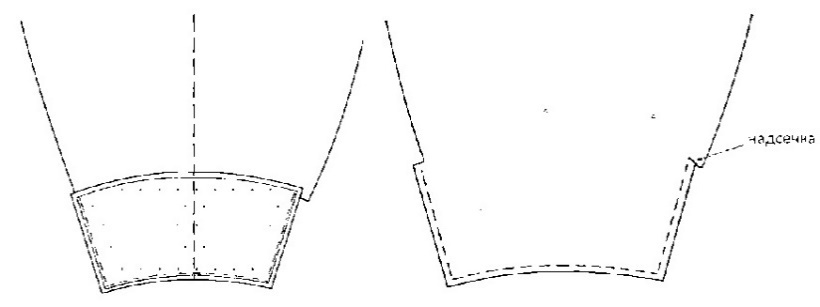

20	Вычертить линию манжеты, соединяя т. М и М₁ , параллельно линии низа
21	На манжете вычертить припуск на застежку 3 см. Припуск необходим только на передней части.
22	Из угла Т₁Р₂Н₂ провести биссектрису, на которой отложить отрезок Р₂3 = 1,5 см.
23	На сторонах угла Τ₁Ρ₂Η₂ отложить отрезки Р₂Р₃ и Р₂Р₄		Р₂Р₃ = Р₂Р₄=5,0		5,0
24	На середине отрезка Р₃М ↓ выстроить 1 см и вычертить боковую линию рукава плавной линией через конец ⊥, соединяя точки М, Р₃, 3, Р₄ и T₁
25	Вычертить окат рукава. На передней части: соединить т. О, конец ⊥, проведенный из т. 2, т. 1 – выпуклой линией, т. 1 и О₂ – вогнутой, далее соединить т. О₂ и Т_2.. На задней части: плавно соединить т. О, конец ⊥, проведенный из т. 1, т. О₃.
26	Рассчитать длину оката рукава: на передней части рукава: ПТ₁ (с чертежа полочки) + 0,5 см; на задней части рукава: ПТ₁ (с чертежа спинки) – 1,0 + 0,7 см. Замерить общую длину оката рукава, сравнить с рассчитанной и половину разницы добавить или убрать, перемещая ↓ или ↑ линию Т₂Т_1.
27	Отметить высшую точку оката рукава: от т. Т ↑ отложить рассчитанную длину оката передней части рукава и поставить т. О´. Скорректировать линию головки оката рукава, согласно с высшей точкой оката рукава.

Если фигура атлетического телосложения (оп превышает среднее значение по таблице), то при построении рукава (п. 14) прибавку к оп можно уменьшить на 1–2 см.

При необходимости (недостаток материала, желание заказчика) манжета может быть отрезная, в этом случае манжета также строится вместе с рукавом, низ рукава нужно откорректировать: т. М переносится на 0,5 см по верхней линии манжеты в сторону припуска т. М´, конец соединяется с новой точкой (п. 24). Таким образом, низ рукава расширяется – это обеспечивает плавное соединение рукава с манжетой.

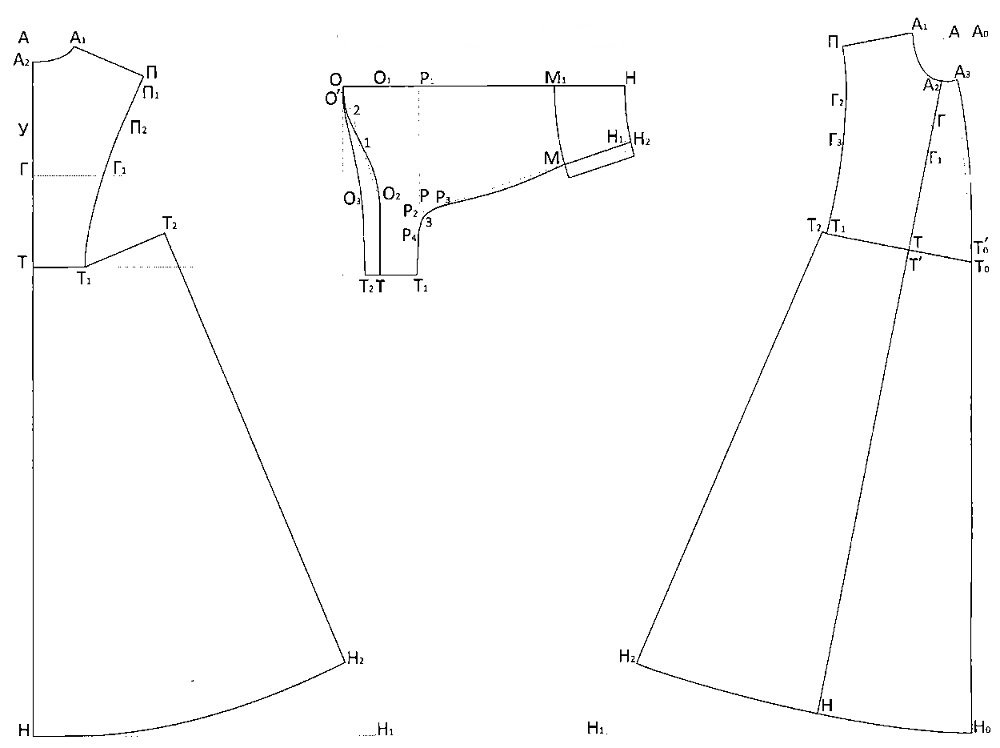

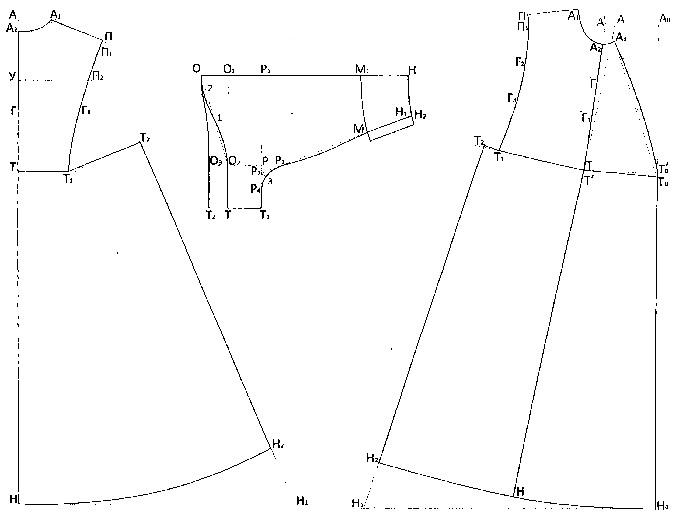

Чертеж 1.

Чертеж 2. Русский подрясник.

2.1.1.3. Расчетное построение чертежа русского подрясника на фигуру большой полноты

Размерные признаки⁸ на базовую типовую фигуру 64 размера 3-й полнотной группы 4-го роста 176–128–136

1. Влт = 111,7

2. Сш =24,2

3. Сг₃ = 64,0

1. Ст = 68,0

2. Дтс₂ = 48,7

3. Дтп₂ = 51,1

4. Шп= 16,1

5. Впк₂ = 49,1

6. Впкп₂ = 53,3

7. Шг =23,6

8. Шс = 23,5

9. Оп = 43,2

10. Др_зап. = 61,5

11. Озап = 20,8

12. Впрз₂ = 27,6

13. Вж = 4,0

Замечания:

1. При расположении наиболее выступающей точки живота выше или ниже линии талии, можно скорректировать линию на готовом чертеже полочки, опуская (поднимая) ее на линии полузаноса и плавно сводя к боковой линии (т. Т₂).

№	Название линий	Расчетная формула		Вычисление	Результат
Построение чертежа спинки
1	Построить прямой угол с вершиной в т. А.
2	От т. А ↓ отложить отре-зок АУ. Через т. У провести горизонтальную линию – уровень лопаток.	АУ = 0,4Дтс₂		АУ = 0,4 х 48,7	19,5
3	От т. А ↓ отложить отре-зок АГ. Через т. Г провести горизонталь-ную линию – линию груди.	АГ = Впрз₂ + 2,8		АГ = 27,6 + 2,8	30,4
4	От т. А ↓ отложить отре-зок АТ. Через т. Т провести горизонталь-ную линию – вспомогательную линию талии.	АТ = Дтс₂		АТ = 48,7	48,7
5	От т. Т ↓ отложить отре-зок ТН. Через т. Н провести горизонталь-ную линию – вспомогательную линию низа.	ТН = Дю = Влт – 4		ТН=111,7 – 4	107,7
Построение горловины спинки
6	От т. А → по горизонта-ли отложить отрезок АА, – ширину горловины.	AA_l = Сш/3 + 2		AA_l = 24,2/3 + 2	10,1
7	От т. А ↓ отложить глубину горловины АА₂.	АА₂ = АА₁/3 + 0,5		АА₂ = 10,1/3+0,5	3,9
8	Точки А₁ и А₂ плавно соединить по лекалу.
Построение линии плеча
9	Положение конца плече-вого шва определяют путем пересечения двух дуг А₁П и ТП.	А₁П = Шп + Ппос Ппос = 0,5÷1,0 ТП = Впк₂+1		А₁П = 16,1 + 1 ТП = 49,1+1	17,1 50,1
10	Соединить прямой линией точки А₁ и П.
Построение линии проймы
11	От т. Т → отложить т. Т₁ – точку пересечения линии талии с проймой.	ТТ₁ = (Ст + Пт)/4,5		ТТ₁ = (68 + 4)/4,5	16
12	К линии плеча А₁П от т. П ↓, отложить ⊥ ПП₁	ПП₁ = 3		3
13	На уровне лопаток от т. У → отложить ширину спины.	УП₂ = Шс – 1		УП₂= 23,5–1	22,5
14	Соединить плавной линией точки П₁, П₂ и Т₁.
Построение линий талии, низа и боковой линии
15	От т. Т₁ → провести дугу с радиусом Τ₁Τ₂.	Т₁Т₂ = (Ст + Пт – 0,5Вж)/2 + 5 – ТТ₁		Т₁Т₂ = (68 + 4 –0,5 х 4)/2 + 5 – 16,0	24
		Карман с листочкой, величина переноса бокового шва – 5 см.
		Т₁Т₂ = (Ст + Пт – 0,5Вж)/2 + 3 – ТТ₁		Т₁Т₂ = (68 + 4 – 0,5 х 4)/2 + 3 – 16,0	22,0
		Карман без листочки, величина переноса бокового шва – 3 см.
16	От т. Н → отложить ширину низа.	HH₁ = ТТ₂ + 0.45ТН		HH₁ = 40 + 0.45х107,7	88,5
17	Найти т. Т₂: поставить угольник таким образом, чтобы т. Т₁ находилась на одной стороне треугольника, т. Н₁ – на другой, а вершина прямого угла (т. Т₂) – на дуге. Соединить точки Т₁ и Т₂, Т₂ и Н₁ прямыми линиями.
18	От т. Т_{2 ↓} на боковой линии отложить длину юбки и поставить точку Н_{2 .}	Т₂ Н₂ = ТН		Т₂ Н₂ = 107,7	107,7
19	Провести плавно линию низа, соединяя точки Н и Н₂.
Построение чертежа полочки
1	Провести вертикальную линию – линию борта. Отметить наверху т. А_о.
2	От т. А₀ ↓, отложить отрезок А₀Т₀´. От т. Т₀´ ← провести горизонталь.	А₀Т₀´ = Дтп₂		А₀Т₀´ = 51,1	51,1
3	От т. Т₀´ отложить← по горизонтали отрезок Т₀´Т´ – ширину запаха.	Т0´Т´ = (Ст+Пт+ 0,5Вж)/2 – 12÷13 (из них: 5 см – величина переноса бокового шва; 3÷4 – величина открытого участка по линии талии; 4 см – вели-чина, на которую борт не до-ходит до линии проймы, при этом ширина запаха не должна быть меньше 13 см)		Т₀´Т´ = (68 + 4 + 0,5 х 4)/2 – 13	24
4	От т. А₀ ← отложить отрезок А₀А. Соединить т. А и т.Т´ и продолжить линию ↓.	А₀А = Т₀´Т´ – 0,2 Дтп₂		А₀А = 24 – 0,2 х 51,1	13,8
5	Для создания выпуклости в области живота от т. А ← по горизонтали отложить величину вытачки.	АА´ = 0,5Вж + 0,05 Шг		АА´ = 0,5 х4 + 0,05 х 23,6	3,2
6	Соединить т. А´ и т. Т´. Отрезок А´Т´ и продолжение линии АТ´ – линия полузаноса. Далее основные линии строить ⊥ линии полузаноса АТ´.
7	От т. А´ ← построить линию основания шеи.
8	От т. A´ ↓ на линии полузаноса А´Т´ отложить отрезок АТ и через т.Г провести линию, определяющую уровень ширины груди.	АТ = 0,4 Дтп₂	АТ = 0,4x51,1		20,4
9	От т .А́ ↓ на линии полузаноса АТ' отложить отрезок АТ и провести ← и → вспомогательную линию талии. Линия строится ⊥ линии АТ'. Точку пересечения обозначить Т₀.	АТ = Дтп₂	АТ = 51,1		51,1
10	От т. Т ↑ отложить отрезок ТГ₁ и через т. Г₁ провести линию груди.	ТГ₁= ТГ (с чертежа спинки)
11	От т. Т₀ ↓на линии борта отложить отрезок Т₀Н₀ и провести вспомогательную линию низа, ⊥ линии борта.	Т₀Н₀=Дю=Влт – 4	Т₀Н₀= 111,7 – 4		107,7
Построение горловины полочки
12	От т. А´ ← на линии основания шеи отложить ширину горловины полочки.	ΑΆ₁ = Сш/3 + 1,5÷2 (прибавка к ширине гороловины увеличивается, если Шг>Шс)	ΑΆ₁ = 24,2/3 + 1,5		9,6
13	От т. А´ ← на линии полузаноса А´Т отложить глубину горловины.	А´А₂ = Сш/3 + 2,0	А´А₂ = 24,2/3 + 2,0		10,1
14	Соединить точки А₁ и А₂ плавной линией по лекалу.
Построение линии плеча
15	Положение конца плечевого шва определяют путем пересечения двух дуг Α₁Π и ТП.	Α₁Π = Шп ТП = Впкп₂	Α₁Π = 16,1 ТП = 53,3		16,1 53,3
16	Соединить прямой линией точки A₁ и П.
Построение линии проймы
17	От т. Т ← отложить т. Т₁ – точку пересечения линии талии с проймой.	ТТ1 = (Ст + Пт + 0,5Вж)/2 – 8÷9 (5 см – величина переноса бокового шва, 3÷4 – величина открытого участка по линии талии)	ТТ1 = (68 + 4 + 0,5 х 4)/2 – 9		28
18	К линии плеча A₁П от т. П ↓ отложить ⊥ ПП₁.	ПП₁= 3	3
19	На линии груди отложить отрезок ГГ₂	ГГ₂ = Шг	ГГ₂ = 23,6¹⁵		23,6
20	Соединить плавной линией точки П₁; Г₂ и Т₁. Точку пересечения с линией груди обозначить т. Г₃
Построение линий талии и боковой линии
21	От т. Т₁ ← на вспомогательной линии талии провести дугу с радиусом Т₁Т₂.	Т₁Т₂ = 3÷4 величина зависит от размера	4
		Если карман с листочкой
		Т₁Т₂ = 5÷6 величина зависит от размера	6
		Если карман без листочки
22	От т. Н₀ ← отложить отрезок Н₀Н₁, определяющий ширину низа полочки.	Н₀Н₁= НН₁ (с черт, спинки) ÷ 5	Н₀Н₁= 88,5 + 5		93,5
23	Найти т. Т_2: поставить угольник таким образом, чтобы т. Т₁ находилась на одной стороне треугольника, т. Н₁ – на другой, а вершина прямого угла (т. Т₂) – на дуге. Соединить точки Т₁ и Т₂, Т₂ и Н₁ прямыми линиями.
24	От т. Т на линии полузаноса и т. Т₂ на боковой линии ↓ отложить длину юбки и поставить соответственно точки Н и Н₂.	ТН = Т₂Н₂ = Дю = Влт – 4	Т₂Н₂ = 111,7 – 4		107,7
25	Провести линию низа, плавно соединяя точки Н₀, Н и Н₂
Построение линии борта
26	От т. А₂ → вычертить плавно кривую А₂А₃= 4 см (кривая должна повторять в зеркальном отображении часть линии горловины).
27	Соединить прямой линией точки А₃и Т₀. Из середины отрезка А₃Т₀ → выстроить ⊥ 2 см. Вычертить линию борта плавной линией от т. А₃ через конец ⊥ до т. Т₀.
Построение чертежа рукава
1	Построить прямой угол с вершиной в точке О.
2	От т. О → отложить отрезок OO₁ – высоту оката головки рукава и от T.O₁ ↓ провести вертикальную линию	OO₁= 8,0	8,0
3	От т. О отложить отрезок ОН, определяющий длину рукава	ОН = Др_кис = Др_зап + 4	ОН = 61,5 + 4		65,5
4	От т. Н₁ отложить отрезок НН₁, определяющий ширину низа рукава	НН₁ = Озап./2 + 2	НН₁ = 20,8/2 + 2		12,4
5	От т. H₁ отложить ⊥ Н₁Н₂	Н₁Н₂ = 1,5	1,5
6	Провести линию низа, плавно соединяя точки Н и Н₂.
7	Для построения т. О₂ необходимо замерить на чертежах спинки и полочки длину проймы (ПТ₁), на чертеже спинки замерить длину отрезка T₁Г₁. Из т. О на вертикаль, проведенную от т. О₁ делают засечки радиусом ОО₂. Через т. О₂ провести горизонтальную линию.	ОО2 = (ПТ₁(спинки) – 1÷ПТ₁ (полочки))/2 – (Т₁Г₁– 4)	ОО2 = (43,5 – 1+ 45,0)/2 – (17,8 – 4)		30
8	Соединить прямой линией точки О и О2. Разделить отрезок ОО2 пополам и полученную точку обозначить т. 1. О1 = 30/2 = 15,0. От т. 1← построить ⊥ = 2см.
9	От т. О на отрезке O1 ↓ отложить 1/3 и поставить т. 2. О2 = 1/3О1. От т. 2 ↑ построить ⊥ = 0,7÷1,2см.
10	Для определения ширины рукава по линии груди необходимо произвести общий расчет ширины спинки и полочки по линии груди: ширина спинки =((64 +6,5)+23,5 – 23,6)/2 = 35,2 ширина полочки = ((64 +6,5) + 23,6 – 23,5)/2 = 35,3; ширина полочки = ((Сг3 + Пг) + (Шг + Шс)/2 =((64 + 6) + 23,6 – 23,5/2 = 35,1
11	От т. О₂ по горизонтали отложить ширину передней части рукава по линии груди и поставить т. Р.	О₂Р = ширина полочки – Г₁Г₃(с чертежа полочки)	О₂Р = 35,3 – 24,3		11
12	От т. Р ← по горизонтали отложить ширину задней части рукава по линии груди и поставить т. О₃.	РО₃ = ширина спинки – IТ₁ (с чертежа спинки)	РО₃ = 35,2 – 18,2		17
13	От т. Р₁ провести вертикальную линию ⊥ линии OO₁, точку пересечения с линией ОО₁ обозначить т. Р₁.
14	От т. Р₁ ↓ по вертикали отложить отрезок Р₁Р₂, определяющий ширину рукава под проймой.	Р₁Р₂= (Oп + 20)/2	Р₁Р₂= (43,2 + 20)/2		31,6
15	От т. О₂ ↓ провести вертикаль и отложить длину ластовицы О₂Т.	О₂Т = Т₁Г₁ (с чертежа спинки) – 4	О₂Т = 17,6 – 4		13,6
16	От т. Т → отложить длину линии талии на передней части рукава ТТ₁.	TT₁ = T₁T₂ (с чертежа полочки) + 5 + ( 1÷2)	ТТ₁= 4 + 5 + 2		11
		Карман с листочкой, величина переноса бокового шва – 5 см.
		TT₁ = T₁T₂ (с чертежа полочки) + 3 + ( 1÷2)	TT1 = 6 + 3 + 2		11,0
		Карман без листочки, величина переноса бокового шва – З см.
17	От т. Т₁ ← отложить длину линии талии на задней части рукава Т₁Т₂.	Τ₁Τ₂ = Т₁Т₂ (с чертежа спинки) – 5,0 – (1÷2)	Τ₁Τ₂ = 24 – 5,0 – 2		17,0
		Карман с листочкой, величина переноса бокового шва – 5 см
		Τ₁Τ₂ = Т₁Т₂ (с чертежа спинки) – 3,0 – (1÷2)	Τ₁Τ₂ = 22 – 3,0 – 2		17
		Карман без листочки, величина переноса бокового шва – 3 см.
18	Соединить т. Т₁ с т. Р₂ прямой линией.
19	От т. Н2 ← по прямой Р2Н2 и от Н← по прямой ОН отложить длину манжеты.	Н₂М = НМ₁ = 13÷17	15		15
20	Вычертить линию манжеты, соединяя т. М и М₁ параллельно линии низа.
21	На манжете вычертить припуск на застежку 3,0 см. Припуск необходим только на передней части.
22	Из угла Т₁Р₂Н₂ провести биссектрису, на которой отложить отрезок Р₂3 =1,5 см.
23	На сторонах угла Т₁Р₂Н₂ отложить отрезки Р₂Р₃ и Р₂Р₄.	Р₂Р₃ = Р₂Р₄ = 5,0	5,0
24	Вычертить окат рукава. На передней части: соединить т. О, конец ⊥, проведенный из т. 2, т. 1 – выпуклой линией, т. 1 и О₂ – вогнутой, далее соединить т. О2 и Т2. На задней части: плавно соединить т. О, конец ⊥, проведенный из т. 1, т. О₃.
25	Рассчитать длину оката рукава: на передней части рукава: ПТ1 (с чертежа полочки) + 0,5 см; на задней части рукава: ПТ1, (с чертежа спинки) – 1,0 + 0,7 см Замерить общую длину оката рукава, сравнить с рассчитанной и половину разницы добавить или убрать, перемещая ↓, или ↑линию Т₂Т₁.
26	Отметить высшую точку оката рукава: от т. Т ↑ отложить рассчитанную длину оката передней части рукава и поставить т. О´. Скорректировать линию головки оката рукава, согласно с высшей точкой оката рукава.

На основе русского подрясника можно построить подрясник с неразрезным передом с застежкой втачными планками. Застежка располагается ниже линии талии на 5–10 см (чем меньше разница между мерками Сг₃ и Ст, тем планка может быть короче). Для увеличения ширины изделия по низу в этом случае по середине спинки добавляется встречная складка (глубина– 10,0 см).

На размеры свыше 56-го, третьей полнотной группы застежка делается до линии талии или короче на 5–7 см, складка по спинке в этом случае обычно не делается.

Чертеж 3. Русский подрясник.

2.1.2. Русская ряса

Техническое описание:

Изделие полуприлегающего силуэта, с расклешенной юбкой, стандартной длины – 4 см от пола, с запахом, край борта обработан цельнокроеным подбортом (или отрезным) с внутренней потайной застежкой, расположенной с правой стороны на уровне линии талии, левый борт держится с помощью полодержателя; рукав, цельнокроеный с боковой частью полочки, длиной до кончиков пальцев, расширенный книзу, низ рукава обработан обтачкой из основной или отделочной ткани; воротник-стойка с двумя внешними навесными петлями и одной внутренней.

Технический рисунок русской рясы

Рисунок 4.

2.1.2.1. Используемые материалы и детали кроя.

Используемые материалы:

1. Основной материал – шерсть, полушерсть, шелк:

Расчет расхода ткани при ее ширине 150 см: длина спинки (Дтс2 + Влт) + длина полочки (Дтп₂ +Влт) + длина рукава х 2 + 15–20 см. припуски на швы – на средние размеры; длина спинки (Дтс₂ + Влт) + длина полочки (Дтп₂ + Влт) X 1,5 + длина рукава х 2 + 15–20 см припуски на швы – на большие размеры (с 56-го размера)

2. Отделочный материал (для обтачек низа рукавов) – при ширине 150 см – 0,35–0,5 м.

3. Прокладочный материал (дублерин, флизелин) – 0,3 м.

4. Бортовка (для укрепления воротника) – 0,5 м.

5. Подкладочная ткань для воротника – 0,15 м.

6. Пуговицы – 3 штуки.

7. Нитки для пошива – 3–4 катушки.

8. Нитки шелковые для фигурных отделочных строчек.

Детали кроя из основного материала:

1. Спинка – 1 деталь со сгибом.

2. Полочка, цельнокроеная с подбортом – 2 детали.

3. Рукав – 2 детали.

4. Верхний воротник – 2 детали.

5. Потайная застежка (на подборт) – 1 деталь.

6. Полодержатель – 1 деталь.

7. Вешалка – 1 деталь.

8. Внутренняя петля на воротник – 1 деталь.

9. Руликовые петли на воротник – 2 детали

Детали кроя из прокладочного материала:

1. Воротник – 1 деталь со сгибом.

2. Потайная застежка – 1 деталь.

Детали кроя из подкладочного материала:

1. Нижний воротник – 1 деталь со сгибом.

Детали кроя из отделочного материала:

1. Обтачка на низ рукава – 2 детали.

Замечания:

1. При выборе материала нужно учитывать, что ряса – верхнее одеяние, поэтому лучше ориентироваться на маломнущиеся ткани, имеющие хороший внешний вид.

2. В среднем расход ткани при ширине 150 см. – 4,5–6,0м.

3. Ряса может быть на подкладке, которую лучше сделать до линии бедер. В этом случае рукава обрабатываются подкладкой, отделочный материал для обтачек не требуется.

4. Все рекомендации по выбору прикладных материалов можно взять из раздела «Русский подрясник».

5. Ширина обтачки на низ рукава – 30 см.

2.1.2.2. Расчетное построение чертежа русской рясы

Размерные признаки на базовую типовую фигуру 50-го размера 2-ой полнотной группы III роста 170–100–88.

1. Влт = 105,5

2. Сш = 20,3

3. Сг₃ = 50,0

4. Ст = 44,0

5. Дтс₂ = 47,3

6. Дтп₂ = 46,1

7. Шп = 15,3

8. Впк₂ = 46,8

9. Впкп₂ = 46,0

10. Шг= 19,0

11. Шс = 20,4

12. Оп = 32,2

13– Др_зап. = 57,4

14. Впрз₂ = 24,9

Замечания:

1. В рясах рукава полностью закрывают ладонь, поэтому мерку Др (длина руки) нужно снять до кончиков пальцев.

2. Ряса одевается на подрясник, поэтому должна быть длиннее его. Обычно подрясник подвязывается поясом, что сокращает длину юбки. Ряса носится без пояса, поэтому расчет длины юбки на подрясник и рясу одинаковый.

№	Название линий	Расчетная формула	Вычисление	Результат
Построение чертежа спинки
1	Построить прямой угол с вершиной в т. А.
2	От т. А ↓, отложить отрезок АУ. Через т. У провести горизонталь-ную линию – уровень лопаток.	АУ = 0,4Дтс₂	АУ = 0,4 х 47,3	18,9
3	От т. А ↓, отложить отрезок АГ. Через т. Г провести горизонталь-ную линию – линию груди.	АГ = Впрз₂+ 2,8	АГ = 24,9 + 2,8	27,7
4	От т. А ↓, отложить отрезок АТ. Через т. Т провести горизонталь-ную линию – вспомогательную линию талии.	АТ = Дтс₂	АТ = 47,3	47,3
5	От т. Т ↓, отложить отрезок ТН. Через т. Н провести горизонталь-ную линию – вспомогательную линию низа.	ТН = Дю = Влт–4	ТН = 105,5 – 4	101,5
Построение горловины спинки
6	От т. А →, отложить отрезок АА₁ – ширину горловины.	АА₁ = Сш/3 + 2	АА₁ = 20,3/3 + 2	8,8
7	От т. А ↓, отложить АА₂ – глубину горловины.	АА₂ = АА₁/3 + 0,5	АА₂ = 8,8/3 + 0,5	3,4
8	Точки А₁ и А₂ плавно соединить по лекалу.
Построение линии плеча
9	Положение конца плечевого шва определяют путем пересечения двух дуг А₁П и ТП.	А₁П = Шп + Ппос Ппос = 0,5÷1,0 ТП = Впк₂+1	А₁П= 15,3 + 1 ТП = 46,8 + 1	16,3 47,8
10	Соединить прямой линией точки А₁ и П.
Построение линии проймы
11	От т. Т →отложить т. Т₁ – точку пересечения линии талии с проймой	ТТ₁= (Ст + Пт)/4,5	ТТ₁= (44 + 4)/4,5	10,7
12	К линии плеча А₁П от т. П ↓ отложить ПП₁.	ПП₁= 3	3
13	На уровне лопаток от т. У → отложить ширину спины.	УП₂ = Шс – (1 + 1,5)	УП₂ = 20,4 – 1	19,4
14	Соединить плавной линией точки П₁, П₂и Т₁.
Построение линий талии, низа и боковой линии
15	От т. Т1 → провести дугу с радиусом Т₁Т₂.	Т₁Т₂= (Ст +Пт)/2 – ТТ1 – (1÷2)	Т₁Т₂= (44 +4)/2 – 10,7 – 2	11,3
15	От т. Т1 → провести дугу с радиусом Т₁Т₂.	Т1Т2 =(Ст + Пт – 0,5Вж)/2 – ТТ1 – (1÷2) (для фигуры с повышенным жироотложением в области живота)
16	От т. Н → отложить ширину низа.	НН₁ = ТТ₂ + (0,5÷0,6)ТН	НН₁ = 22 + 0,5 х 101,5	72,8
17	Найти т. Т₂: поставить угольник таким образом, чтобы т. Т, находилась на одной стороне треугольника, т. Н, – на другой, а вершина прямого угла (т. Т₂) – на дуге. Соединить точки Т₁ и Т₂, Т₂ и Н, прямыми линиями.
18	От т. Т₂ ↓ на боковой линии отложить длину юбки и поставить точку Н₂.	Т₂Н₂ = ТН	Т₂Н₂ = 101,5	101,5
19	Провести плавно линию низа, соединяя точки Н и Н₂.

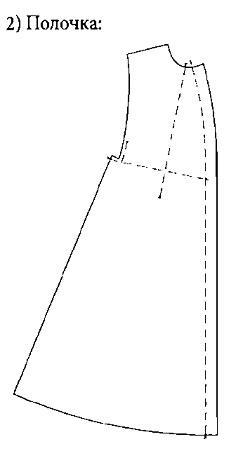

Построение чертежа полочки
1	Провести вертикальную линию – линию борта. Отметить наверху т.А₀.
2	От т. А₀ ↓ отложить отрезок А₀Т₀´. От т. Т₀´ ← провести горизонталь.	А₀Т₀´ = Дтп₂		А₀Т₀´ =46,1		46,1
3	От т. Т₀´←отложить по горизонтали отрезок Т₀´Т´ – ширину запаха.	Т₀´Т´ = (Сг+ Пт)/2– 9÷12 (из них: 8÷10 – величина открытого участка по линии талии-2 – 3–4 см – величина, на которую борт не доходит до линии проймы, при этом ширина запаха не должна быть меньше 13 см).		Т₀´Т´ = (44 + 4)/2– 10		14
		Т₀´ Т´ = (Ст + Пт + 0,5 Вж)/2 – 93÷12 (для фигуры с повышенным жироотложением в области живота)
4	От т. А₀ ← отложить отрезок А₀А.	А₀А. = Т₀´Т´ – 0 ,2 Дтп₂		А₀А. = 14 – 0 ,2 х 46,1		4,8
5	Соединить т. А и т. Т´ и продолжить линию ↓ – получена линия полузаноса. Далее основные линии строить ⊥ линии полузаноса АТ´.
Для фигуры с повышенным жироотложением в области живота: от т.А ← по горизонтали отложить величину вытачки: АА´ = 0,5 Вж + 0,05 Шг. Соединить прямой линией т.А´ и т.Т´. Отрезок А´ Т´и продолжение линии АТ´ – линия полузаноса. Далее основные линии строить ⊥линии полузаноса.
6	От т. А ← построить линию основания шеи.
7	От т. А ↓ на линии полузаноса АТ´ отложить отрезок АГ и построить линию груди.	АГ = 0,4Дтп₂		АГ = 0,4 x 46,1		18,4
8	От т. А ↓ на линии полузаноса АТ´ отложить отрезок АТ и провести ← и→ вспомогательную линию талии. Точку пересечения с линией борта обозначить Т₀.	АТ = Дтп₂		АТ = 46,1		46,1
9	От т. Т ↑ отложить отрезок ΤΓ₁ и через т. Г₁ провести линию груди.	TГ₁= ТГ (с чертежа спинки)		TГ₁= 19,6		19,6
10	От т. Т₀ ↓ на линии борта отложить отрезок Т₀Н₀ и провести вспомогатель-ную линию низа, ⊥ линии борта.	Т₀Н₀ = Дю = Влт – 4		Т₀Н₀ = 105,5 – 4		101,5
Построение горловины полочки
11	От т. А ← на линии основания шеи отложить ширину горловины полочки.	АА₁ = Сш/3 + 1,5		АА₁ = 20,3 + 1,5		8,3
12	От т. А ↓ на линии полузаноса АТ отложить глубину горловины.	АА₂ = АА₁ +0,5		АА₂ = 8,3 +0,5		8,8
13	Соединить точки А₁ и А₂ плавной линией по лекалу.
Построение линии плеча
14	Положение конца плечевого шва определяют путем пересечения двух дуг А₁П и ТП.	А₁П = Шп ТП = Впкп₂		А₁П = 15,3 ТП = 46,0		15,3 46,0
15	Соединить прямой линией точки А₁ и П.
Построение линии проймы
16	От т. Т ← отложить т. Т₁ – точку пересечения линии талии с проймой.	TT1 = (Ст + Пт)/2 + (1÷2 ) – (8÷10 ) (величина открытого участка по линии талии)		TT1 = (44 + 4)/2 + 2 – 8		18
		ТТ1 = (Ст + Пт + 0,5Вж)/2 + (1÷2) – (8÷10) (для фигуры с повышенным жироотложением в области живота)
17	К линии плеча А₁П от т. П ↓ отложить ПП₁.	ПП₁= 3		3
18	На линии ширины груди отложить отрезок ГГ₂.	ГГ₂= Шг		ГГ₂= 19		19
19	Соединить плавной линией точки П₁ Г₂ и Т₁. Точку пересечения с линией груди обозначить т. Г₃.
Построение линий талии и боковой линии
20	От т. T₁ ← на вспомогательной линии талии провести дугу с радиусом T₁T₂.	T₁T₂= 8÷10 величина зависит от размера		8
21	От т. Н₀ ← отложить отрезок H₀H₁, определяющий ширину низа полочки.	H₀H₁= НН₁ (с черт, спинки) + 5		H₀H₁= 72,8 + 5		77,8
22	Найти т. Т₂: поставить угольник таким образом, чтобы т. Т₁ находилась на одной стороне треугольника, т. Н₁ – на другой, а вершина прямого угла (т. Т₂) – на дуге. Соединить точки Т₁ и Т₂, Т₂и H₁ прямыми линиями.
23	От т. Т на линии полуза-носа и т. Т₂ на боковой линии ↓ отложить длину юбки и поставить соответственно точки Н и Н₂.	ТН = Т₂Н₂ = Дю = Влт – 4		Т₂Н₂ = 105,5 – 4		101,5
24	Провести линию низа, плавно соединяя точки Н₀, Н и Н₂.
Построение линии борта
25	От т. А₂ → вычертить плавно кривую А₂А₃ = 4 см (кривая должна повторять в зеркальном отображении часть линии горловины).
26	Соединить прямой линией точки А₃ и Т₀. Из середины отрезка А₃Т₀ → выстроить ⊥ 1,5÷2 см. Вычертить линию борта плавной линией от т. А₃ через конец ⊥ до т.Т₀.
Построение чертежа рукава
1	Построить прямой угол с вершиной в точке О.
2	От т. О → отложить отре-зок OO₁ – высоту оката головки рукава и от т. О₁ ↓ провести вертика-льную линию.	OO₁= 8,0	8,0
3	От т. О → отложить отрезок OН, определяющий длину рукава.	ОН = ДР(до конч. пальцев) –5,0 =Др_зап +15	ОН = 57,4+15		72,4
4	От т. Н ↓ отложить отрезок НН₁, определяющий ширину низа рукава.	НН₁= 43÷46 зависит от желания заказчика	46
5	От т. Н₁← отложить ⊥ Н₁Н₂	Н₁Н₂= 8	8
6	Провести линию низа, плавно соединяя точки Н и Н₂.
7	Для построения т. О₂ необходимо замерить на чертежах спинки и полочки длину проймы (ПТ₁), на чертеже спинки замерить длину отрезка Т₁Г₁. Из т. О на вертикаль, проведенную от т. О₁ делают засечки радиусом ОО₂. Через т. О₂ провести горизонтальную линию.	ОО₂ = (ПТ1(спинки) – 1+ ПТ₁ (полочки))/2 – (Т₁Г₁ – 4)	ОО₂ = (43 – 1 + 40)/2 – (19,6 – 4)		25,4
8	Соединить прямой линией точки О и О₂. Разделить отрезок ОО₂ пополам и полученную точку обозначить т. 1. О₁1 = 25,4/2 = 12,7. От т. 1 ← построить ⊥ = 2 см.
9	От т. О на отрезке О1↓ отложить 1/3 и поставить т. 2. О2 = 1/3О1. От т. 2↑ построить ┴ = 0,7–1,2 см.
10	Для определения ширины рукава по линии груди необходимо произвести общий расчет ширины спинки и полочки по линии груди: ширина спинки = ((Сг3 + 6) + (Шс + Пшс) – (Шг + Пшг))/2 = ((50 + 6) + (20,4+1) – (19 + 0,5))/2 = 29; ширина полочки = ((Сг3 + 6) + (Шг + Пшг) – (Шс + Пшс))/2 = ((50 + 6) + (19+0,5) – (20,4 + 1))/2 = 27
11	От т. О₂ по горизонтали отложить ширину перед-ней части рукава по ли-нии груди и поставить т. Р. Для построения т. Т необходимо измерить на чертежах полочки и спинки длину проймы.	О₂Р = ширина полочки – Г₁Г₃ (с чертежа полочки).	О₂Р = 27 – 18		9
12	От т. Р ← по горизонтали отложить ширину задней части рукава по линии груди и поставить т. О₃.	РО₃ = ширина спинки – ГГ₁(с чертежа спинки).	РО₃ = 29 – 15,8		13,2
13	От т. Р ↑ провести вертикальную линию ⊥ линии ОО₁, точку пересечения с линией ОО₁ обозначить т. P_1.
14	От т. Р ↓ по вертикали отложить отрезок Р₁Р_2, определяющий ширину рукава под проймой.	Р₁Р₂ = (Оп + 20)/2	Р₁Р₂ = (32,2 + 20)/2		26,1
15	От т. О₂ ↓ провести вертикаль и отложить длину ластовицы О₂Т	О₂Т = Τ₁Τ₁, (с чертежа спинки) – 4	15,6
16	От т. Т → отложить длину линии талии на передней части рукава TT₁.	TT₁ = Т₁Т₂ (с чертежа полочки)	8,0
17	От т. Т → отложить длину линии талии на задней части рукава T₁Т₂.	Т₁Т₂ = Т₁Т₂ (с чертежа спинки)	11,3
18	Соединить т. Т₁ с т. Р₂ прямой линией.
19	Из угла Τ₁Ρ₁Н₂ провести биссектрису, на которой отложить отрезок Р₂ 3 = 2,5 см.
20	На сторонах угла Τ₁Ρ₁Н₂ отложить отрезки Р₂Р₃ и Р₂Р₄.	Р₂Р₃ = Р₂Р₄= 5,0	5,0
21	Вычертить боковую сторону рукава, соединяя точки Н₂, Р₃, 3, Р₄ и Т₁.
22	Вычертить окат рукава. На передней части: соединить т. О, конец ⊥, проведенный из т. 2, т. 1 – выпуклой линией, т. 1 и О₂ – вогнутой, далее соединить т. О₂ и Т. На задней части: плавно соединить т. О, конец ┴, проведенный из т.1, т.О₃ и т.Т₂.
23	Рассчитать длину оката рукава: на передней части рукава: ПТ₁ (с чертежа полочки) + 0,5 см; на задней части рукава: ПТ₁ (с чертежа спинки) –1,0÷0,7 см. Замерить общую длину оката рукава, сравнить с рассчитанной и половину разницы добавить или убрать, перемещая ↓ или ↑ линию Т₂Т₁.
24	Отметить высшую точку оката рукава: от т. Т ↑ отложить рассчитанную длину оката передней части рукава и поставить т. О´. Скорректировать линию головки оката рукава, согласно с высшей точкой оката рукава.

Чертеж 4. Русская ряса

2.1.3. Греческий подрясник

Техническое описание:

Изделие прямого силуэта, стандартной длины – 4 см от пола, с запахом по линии талии. Край борта обработан цельнокроеным подбортом (или отрезным), застежка располагается на линии талии в виде хлястиков с петлями, одна – с внешней стороны – держит правый борт, вторая внутренняя – для закрепления левого борта, третий хлястик используется в качестве отделки для симметричности, на нее пришивается пуговица. С боку располагаются клинья, в средних швах – двусторонние карманы, внизу разрезы, обработанные обтачками. Рукав, цельнокроеный с боковой частью полочки, длиной до уровня обхвата кисти, зауженный книзу, низ рукава оформлен фигурной обтачной манжетой. Воротник – стойка с закругленными концами, фиксируемый с помощью крючка с петлей.

Подрясник может быть видоизменен: вместо полочек – одна перед, застежка – с втачными планками.

Технический рисунок греческого подрясника.

Рисунок 5.

2.1.3.1. Используемые материалы и детали кроя

Используемые материалы:

1. Основной материал – рекомендации по выбору ткани и расчет расхода ткани – см. в разделе «Русский подрясник.

2. Прокладочный материал (дублерин, флизелин) – 0,3 м.

3. Бортовка (для укрепления воротника) – 0,5 м.

4. Подкладочная ткань для воротника – 0,15 м.

5. Пуговицы – 9 штук.

6. Крючок с петлей – 1 комплект.

7. Нитки для пошива – 3–4 катушки.

8. Нитки шелковые для фигурных отделочных строчек.

Детали кроя из основного материала:

1. Спинка – 1 деталь со сгибом.

2. Боковая часть полочки – 2 детали.

3. Средняя часть полочки, цельнокроеная с подбортом – 2 детали.

4. Рукав – 2 детали.

5. Манжета – 2 детали.

6. Клин – 4 детали.

7. Подкладка кармана – 2 детали.

8. Обтачка для разреза – 4 детали.

9. Верхний воротник – 2 детали.

10. Накладной карман – 2 детали.

11. Кулиска– 1 деталь.

12. Пояс – 2 детали.

13. Хлястик – 6 деталей.

14. Вешалка – 1 деталь.

Детали кроя из прокладочного материала:

1. Манжета – 2 детали.

2. Воротник – 1 деталь со сгибом.

3. Хлястик – 3 детали.

Детали кроя из подкладочного материала:

1. Нижний воротник – 1 деталь со сгибом.

Замечания:

1. Крючок с петлей лучше выбрать крупнее – № 5, он удобнее в использовании.

2. Если выкраивается подрясник «платьем», то вместо частей полочек выкраивается перед – 1 деталь со сгибом, обтачки для застежки – 2 детали, хлястики при этом не используются.

2.1.3.2. Расчетное построение чертежа греческого подрясника

Размерные признаки на базовую типовую фигуру 50-го размера 2-ой полнотной группы III роста 170–100–88.

1. Влт = 105,5

2. Сш = 20,3

3. Сг₃ = 50,0

4. Ст = 44,0

5. Дтс₂ = 47,3

6. Дтп₂ = 46,1

7. Шп = 15,3

8. Впк₂ = 46,8

9. Впкп2 = 46,0

10. Шг= 19,0

11. Шс = 20,4

12. Оп = 32,2

13. ДРзап. = 57,4

14. Озап = 18,2

15. Впрз₂ = 24,9

Замечания:

1. Боковая часть полочки строится относительно линии середины. Линия совмещения боковой и средней частей полочки проводится на 1 см от линии середины, таким образом, линия полузаноса получается на средней части полочки. Перенос обусловлен технологической необходимостью: узел соединения воротника с горловиной в области стыка получается чище.

№	Название линий	Расчетная формула	Вычисление	Результат
Построение чертежа спинки
1	Построить прямой угол с вершиной в т. А.
2	От т. А ↓, отложить отрезок АУ. Через т. У провести горизонталь-ную линию – уровень лопаток.	АУ = 0,4Дтс₂	АУ = 0,4 х 47,3	18,9
3	От т. А ↓, отложить отрезок АГ. Через т. Г провести горизонталь-ную линию – линию груди.	АГ = Впрз₂+ 2,8	АГ = 24,9 + 2,8	27,7
4	От т. А ↓, отложить отрезок АТ. Через т. Т провести горизонталь-ную линию – линию талии.	АТ = Дтс₂	АТ = 47,3	47,3
5	От т. Т ↓, отложить отрезок ТН. Через т. Н провести горизонталь-ную линию – вспомогательную линию низа.	ТН = Дю = Влт – 4	ТН = 105,5 – 4	101,5
Построение горловины спинки
6	От т. А →по горизонтали отложить отрезок АА₁ – ширину горловины.	АА₁ = Сш/3 + 2,0	АА₁ = 20,3/3 + 2,0	8,8
7	От т. А ↓, отложить АА₂ – глубину горловины.	АА₂ = АА₁/3 + 0,5	АА₂ = 8,8/3 + 0,5	3,4
8	Точки А₁ и А₂ плавно соединить по лекалу.
Построение линии плеча
9	Положение конца плечевого шва определяют путем пересечения двух дуг А₁П и ТП.	А₁П = Шп + Ппос Ппос = 0,5÷1,0 (в зависимости от свойств материала) ТП = Впк₂	А₁П= 15,3 + 1 ТП = 46,8	16,3 46,8
10	Соединить прямой линией точки А₁ и П.
Построение линии проймы и боковой линии
11	К линии плеча Α₁Π от т. П ↓ отложить ⊥ ΠП₁)	ΠП1= 3,0	3,0
12	На уровне лопаток от т. У → отложить ширину спины.	УП₂ = Шс	УП₂ = 20,4	20,4
13	От т. Т → по линии талии отложить отрезок ТТ₁.	ТТ₁ = Шс – 1,0	ТТ₁ = 20,4 – 1,0	19,4
14	От т. Т₁ отложить отрезок ТТ´ = 1,0 см, опустить линию талии, плавно соединяя точки Т´ и Т₁.
15	От т. Н → отложить ширину низа.	НН₁ = ТТ₁ + 5	НН₁ =19,4 + 5	24,4
16	Провести боковую линию, плавно соединяя т. П1, П2, Т₁ и Н₁. Точку пересечения с линией груди обозначить т. Г₁.
17	От т. T₁ ↓ на линии Т₁Н₂ отметить длину юбки и поставить т. Н₂.	Т₁Н₂ = ТН	Т₁Н₂ = 101,5	101,5
18	От т. Т₁, отложить отрезок НН´ = 1,0 см и провести линию низа, плавно соединяя т. Н´ и Н₂.

Построение чертежа боковой части полочки
1	Построить угол с вершиной в точке А.
2	От т. А ↓ отложить отрезок АТ. Через т. Т провести горизонтальную линию – линию талии.		АТ = Дтп₂		АТ =46,1			46,1
3	От т. Т↓ отложить отрезок ТН. Через т. Н провести горизонтальную линию – вспомогательную линию низа.		ТН = Дю = Влт – 4		ТН = 105,5 – 4			101,5
4	От т. А ← отложить отрезок АА´ = 1,0 и соединить точки А´ и Т. Отрезки А´Т и ТН – линия полузаноса. Далее основные линии строить ⊥ линии полузаноса. Для фигуры с повышенным жироотложением в области живота АА´ = 0,5Вж + 0,05Шг
5	От т. А´ ← построить линию основания шеи.
6	От т. А´ ↓ отложить отрезок А´ Г. Через т. Г провести горизонтальную линию, определяющую уровень ширины груди.		А´ Г = 0,4Дтп₂		А´ Г = 0,4 x 46,1			18,44
7	От т. Т ↑ отложить отрезок ΤΓ₁ и через т. Г₁ провести линию груди ⊥ линии А´Т.		TГ₁= ТГ (с чертежа спинки)		TГ₁= 19,6			19,6
Построение горловины полочки
8	От т. А´ ← на линии основания шеи отложить ширину горловины полочки.		А´А₁ = Сш/3 + 1,5		А´ А₁ = 20,3 + 1,5			8,3
9	От т. А´ ↓ на линии полузаноса АТ отложить глубину горловины.		А´А₂ = А´А₁ +0,5		А´А₂ = 8,3 +0,5			8,8
10	Соединить точки А₁ и А₂ плавной линией по лекалу.
Построение линии плеча
11	Положение конца плечевого шва определяют путем пересечения двух дуг А₁П и ТП.		А₁П = Шп ТП = Впкп₂		А₁П = 15,3 ТП = 46,0			15,3 46,0
12	Соединить прямой линией точки А₁ и П.
Построение линии проймы и боковой линии
13	К линии плеча А₁П от т. П ↓ отложить ПП₁.		ПП₁= 3		3,0
14	На линии ширины груди отложить отрезок ГГ₂.		ГГ₂= Шг – 1,0		ГГ₂= 19,0 – 1,0			18,0
15	От т. Т ← по линии талии отложить отрезок ТТ₁.		ΤΤ₁ = ΓΓ₂ – 1,0		ΤΤ₁ = 18,0 – 1,0			17,0
			Для фигуры с повышенным жироотложением в области живота ТТ₁ = ГГ₂ – 1,0 + 0,5Вж
16	От т. Н ← отложить отрезок HH₁, определяющий ширину низа полочки.		HH₁= ТТ₁ + 5		HH₁= 17,0 + 5			22,5
17	Провести боковую линию, плавно соединяя т. П₁, Г₁, Т₁ и Н₁. Точку пересечения с линией груди обозначить т. Г₃.
18	От т. Т₁ ↓ на линии Т₁Н₁ отметить длину юбки и поставить т. Н₂.		Т₁Н₂= ТН		Т₁Н₂ = 101,5			101,5
19	Провести линию низа, плавно соединяя точки Н и Н₂.
20	Начертить линию соединения боковой и средней частей полочки. От линии полузаноса А₁ТН ← отложить 1,0 см и провести параллельную линию.
21	Точки пересечения с линией горловины, талии и низа обозначить соответственно A₀, Т₀и Н₀.
Построение чертежа средней части полочки
1	Построить прямой угол с вершиной в точке А.
2	От т. А₁ отложить отрезок АТ. Через т. Т провести горизонтальную линию – линию талии.		АТ = А₂Т (с чертежа боковой части полочки) – 0,3	АТ = 37,3 – 0,3			37,0
3	От т. Т ↓ отложить отрезок ТН. Через т. Н провести горизонтальную линию – вспомогательную линию низа.		ТН = Дю = Влт – 4	ТН =105,5 – 4			101,5
4	От т. Т ← на линии талии отложить отрезок ТТ₁.		ТТ1 = ТТ1 (с чертежа боковой части полочки) – 2÷5 (зависит от размера)	ТТ₁ = 17,0 – 2			15,0
5	От т. А ← отложить отрезок АА₁		АА₁ = ТТ₁ – 0,1 АТ	АА₁ = 15,0 – 0,1 37,0			11,3
6	Соединить прямой линией точки А1 и Т1 и продлить линию ↓ до пересечения со вспомогательной линией низа. Точку пересечения обозначить т. Н₁.
7	От т. А1 → отложить отрезок А₁А₂.		А₁А₂= 1,0	1,0
8	От т. Т1 отложить отрезок ТТ´		ТТ´ = 2,0	2,0
9	Соединить точки А₂ и Т´ прямой линией.
10	От т.Т1 ↓ на линии Т₁Н₁отметить длину юбки и поставить т. Н₂.		Т₁Н₂ = ТН	Т₁Н₂ = 101,5			101,5
11	Провести линию низа, плавно соединяя т. Н и Н₂.
Построение чертежа клина
1	Построить прямой угол с вершиной в точке Т.
2	От т. Т → отложить ширину клина и поставить точку Т₁.		ТТ₁ = (Ст + 6)/6	ТТ₁ = (44,0 + 6)/6			8,3
			Проверить ширину подрясника по линии талии: ТТ₁(спинки) + ТТ₁(боковой части полочки) + 2 х ТТ₁ (клина) = Ст+Пт; Пт = 5+ 12,0.
3	От т. Т1 отложить отрезок ТН. Через т.Н провести горизонтальную линию – вспомогательную линию низа.		ТН = Дю = Влт – 4	ТН = 105,5 – 4			101,5
4	От т. Н → отложить ширину клина по низу и поставить т. Н₁.		HH₁ = TT₁ + 5.	HH₁ = 8,3 + 5			13,3
5	Соединить точки Т₁ и Н₁ прямой линией.
6	От т. Т₁ ↓ на линии Т₁Н₁ отметить длину юбки и поставить т. Н₂.	Т₁Н₂ = ТН		Т₁Н₂ = 101,5			101,5
7	Провести линию низа, плавно соединяя т. Н и Н₂.
8	Отметить вход в карман: от т. Т ↓, отложить отрезок ТК, от т. К ↓ отрезок КК₁– длина входа в карман.	ТК = 8,0 КК₁ = 18,0÷21,0 Зависит от роста и размера человека.		КК₁ = 19,0			8,0 19,0
9	Отметить нижнюю линию подкладки кармана: от т. Т ↓ отложить длину подкладки отрезок ТК₂	ТК₂ = 46,0		46,0
10	Провести нижнюю линию подкладки кармана от т. К₂ ⊥ линии ТН.
Построение чертежа рукава
1	Построить прямой угол с вершиной в точке О.
2	От т. О → отложить отрезок ОО₁ – высоту оката головки рукава и от т. О₁ ↓ провести вертикальную линию.		OO₁ = 8,0			8,0
3	От т. О → отложить отрезок О₁Р.		О₁Р = (Сг + Пг-ГГ₁ (с чертежа спинки) – Г₁Г₃ (с чертежа полочки))/ 2,0			О₁Р = (50,0 + 6,0 – 19,8 – 17,0)/2,0			9,6
4	От T. P ↓ провести вертикальную линию и на ней отложить отрезок РР₁, определяющий ширину рукава под проймой.		PP₁ = (Oп + 20)/2			PP₁ = (32,2 + 20)/2			26,1
5	Для построения точки 0₂ необходимо замерить на чертежах спинки и полочки длину проймы до линии груди. Из т. О на вертикаль, проведен-ную от т. О₁ делают засечки радиусом ОО₂.		ОО₂ = (ПГ1 (спинки) + ПГз (полочки)) /2 + 4,0			ОО₂ = (21,0 + 20,2 )/2 + 4,0			24,6
6	Соединить прямой линией точки О и О₂. Разделить отрезок ОО₂ пополам и полученную точку обозначить т. 1. O1 = 24,6/2 = 12,3.
7	От т. О на отрезке ОО₂ ↓ отложить 1/3 и поставить т. 2. О2 = 1/3 О1 = 1/3 х 12,3 = 4,1. От т. 2 ↑ построить ⊥ = 0,7÷1,2 см.
8	Вывести линию оката передней части рукава: соединить т. О, конец ⊥ и т. 1 выпуклой линией, т. 1 и т. О₂ – вогнутой.
9	От т. 1 ← построить = 2,0 см.
10	Вывести линию оката задней части рукава: соединить т. О, конец ⊥ и т. О₂ сначала выпуклой, затем слегка вогнутой линией.
11	От т. О₂ ↓ отложить длину ластовицы О₂Т		О₂Т = ТГ (с чертежа спинки) – 4 ,0			О₂Т = 19,6 – 4 ,0			15,6
12	От т. Т → по горизонта-ли отложить ширину ластовицы – отрезок TT₁.		TT₁ = TT₁(с чертежа клина)			T₁T₂ = 8,3			8,3
13	От т. О → отложить отрезок ОН, определяющий длину рукава.		ОН = ДРкис = ДРзап. + 4			ОН = 61,5+ 4			65,5
14	От т. Н₁ отложить отрезок НН₁, определяющий ширину низа рукава.		НН₁ = Озап/2 + 2 + 3 (от желания заказчика)			НН₁ = 18,2/2 + 2,9.			13,4
15	От т. Н₁ → отложить Н₁Н₂.		Н₁Н₂ = 1,5			1,5
16	Провести линию низа, плавно соединяя точки Н и Н₂.
17	Соединить прямыми линиями точки Р₁ и Н₂, Т₁ и Р₁.
18	От т. Н ← по горизонтали отложить длину манжеты.		НМ = 16,0			16,0
19	От т. Н₂ ← по прямой Р₁Н₂ отложить длину манжеты.		Н₂М₁ = 17,0			17,0
20	Соединить прямой линией точки М и М₁. Через середину отрезка ММ₁ построить ⊥ – 1,8 см.
21	Вычертить верхнюю линию манжеты, соединяя плавной линией точки М и М₁через конец ⊥.
22	На манжете вычертить припуск на застежку 3,0 см. Припуск необходим только на передней части рукава.
23	Из утла Т₁Р₁Н₂ провести биссектрису, на которой отложить отрезок Р₁3 = 1,5 см.
24	На сторонах угла Т₁Р₁Н₂ отложить отрезки Р₁Р₂ и Р₁Р₃.		Р₁Р₂ = Р₁Р₃= 5,0			5,0
25	На середине отрезка Р₂М ↓ выстроить ⊥ 1,0 см и вычертить боковую линию рукава плавной линией через конец ⊥, соединяя точки М₁, Р₂, 3, Р₃ и Т₁.
26	Отметить высшую точку оката рукава О´: от т. О ↓ по линии оката отложить отрезок ОО´.		ОО´ = (ПТ1 (с чертежа-полочки) – ПТ1 (с чертежа спинки))/2.			ОО´ = (41 – 40,5)/2			0,25

Чертеж 5. Греческий подрясник.

2.1.3.3. Особенности построения чертежа греческого подрясника с втачной планкой («платьем»)

Перед подрясника состоит из одной детали или из двух (со швом посередине). Втачная планка располагается на 8 –10 см ниже линии талии, для фигур с жироотложением в области живота – до линии талии или выше. Наличие шва обусловлено экономией ткани.

При построении спинки, переда и клина необходимо учитывать дополнительное расклешение по низу (2 см.): НН₁= ТТ₁ + 7

Кроме того, необходимо дополнительно расширить перед по низу, со стороны линии середины, за счет закрывания верхней вытачки. Расчет выполняется следующим образом:

№	Название линий	Расчетная формула	Вычисление	Результат
1	Построить угол с вершиной в т. А.
2	От т. А ↓ отложить отрезок АТ.	АТ = Дтп₂	АТ = 46,1	46,1
3	От т. Т ↓ отложить отрезок ТН. Через т. Н провести горизонтальную линию.	ТН = Дю = Влт – 4	ТН = 105,5 – 4	101,5
4	От т. Н ← отложить величину расклешения.	HH´ = (АА´ x ТН)/АТ	НН´ = (1 х 101,5)/46,1	2,2
4	От т. Н ← отложить величину расклешения.	где АА´ = 1,0 – величина вытачки; для фигуры с повышенным жироотложением в области живота АА´= 0,5 Вж + 0,05 Шг
5	Соединить точки Т и Н´. Провести линию талии и вспомогательную линию низа ⊥ ТН´.

Далее построение чертежа переда выполняется аналогично боковой части полочки на греческом подряснике. Линию низа вычертить плавно.

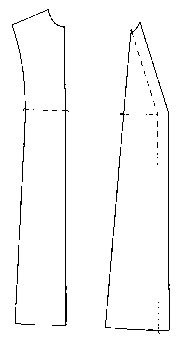

Чертёж греческого подрясника с втачной планкой (спинка, перед и клин)

Чертеж 6. Греческий подрясник с втачной планкой.

2.1.4. Греческая ряса

Техническое описание:

Изделие прямого силуэта, стандартной длины – 4 см от пола, полочки состоят из двух частей, средней и боковой, край борта обработан цельнокроеным подбортом, с боку, от линии бедер располагаются клинья, внизу разрезы, обработанные обтачками, разрез может быть оформлен фигурной плетенкой. Рукав широкий, от линии бедер, длиной до копчиков пальцев, низ рукава обработан цельнокроеной обтачкой. Воротник-стойка с закругленными концами, застежка только на воротнике – крючок с петлей.

Технический рисунок греческой рясы

Рисунок 6.

2.1.4.1. Используемые материалы и детали кроя

Используемые материалы:

1. Рекомендации по выбору ткани см. в разделе «Русский подрясник».

Расчет расхода ткани при ее ширине 150 см:

Длина спинки (Дтс₂ + Влт) х 2 + длина рукава (ДР_зап. + 35) x 2.

2. Прокладочный материал (дублерин, флизелин) – 0,1 м.

3. Бортовка (для укрепления воротника) – 0,5 м.

4. Подкладочная ткань для воротника – 0,15 м.

5. Крючок с петлей – 1 комплект.

6. Нитки для пошива – 3–4катушки.

7. Нитки шелковые для фигурных отделочных строчек.

Детали кроя из основного материала:

1. Спинка – 1 деталь.

2. Боковая часть полочки – 2 детали.

3. Средняя часть полочки, цельнокроеная с подбортом – 2 детали.

4. Рукав, цельнокроеный с обтачкой – 2 детали.

5. Клин – 4 детали.

6. Обтачка для разреза – 4 детали.

7. Верхний воротник – 2 детали (или 1 деталь со сгибом).

Детали кроя из прокладочного материала:

1. Воротник – 1 деталь со сгибом.

Детали кроя из подкладочного материала:

1. Нижний воротник – 1 деталь со сгибом.

Замечания:

1. В среднем расход ткани при ширине 150 см. – 4,5–6,0 м.

2. Обтачка рукава может выкраиваться из отделочного материала.

3. Ряса может быть на подкладке, подкладку целесообразно выкраивать до линии бедер по деталям спинки и полочки.

4. По желанию заказчика в боковых разрезах по низу изделия могут располагаться фигурные разрезы в виде «плетенки», в этом случае обтачки выкраиваются по форме разреза, плетенка выполняется из руликов, выкроенных по косой или из готового шнура.

2.1.4.2. Расчетное построение чертежа греческой рясы

Размерные признаки на базовую типовую фигуру 50-го размера 2-ой полнотной группы III роста 170–100–88.

1. Влт = 105,5

2. Сш = 20,3

3. Сг₃= 50,0

4. Ст = 44,0

5. Дтс₂ = 47,3

6. Дтп₂ = 46,1

7. Шп = 15,3

8. Впк₂ = 46,8

9. Впкп₂ = 46,0

10. Шг= 19,0

11. Шс = 20,4

12. Оп = 32,2

13. ДР_зап. = 57,4

№	Название линий			Расчетная формула					Вычисление					Результат
Построение чертежа спинки
1	Построить прямой угол с вершиной в т. А.
2	От т. А ↓, отложить отрезок АУ. Через т. У провести горизонтальную линию – уровень лопаток.			АУ = 0,4Дтс₂					АУ = 0,4 х 47,3					18,9
3	От т. А ↓, отложить отрезок АТ. Через т. Т провести горизонталь-ную линию – вспомогательную линию талии.			АТ = Дтс₂					АТ = 47,3					47,3
4	От т. Т ↓, отложить отрезок ТН. Через т. Н провести горизонталь-ную линию – вспомогательную линию низа.			ТН = Дю = Влт – 4					ТН = 105,5 – 4					101,5
Построение горловины спинки
5	От т. А →по горизонтали отложить отрезок АА₁ – ширину горловины.			АА₁ = Сш/3 + 2,0					АА₁ = 20,3/3 + 2,0					8,8
6	От т. А ↓, отложить АА₂ – глубину горловины.			АА₂ = АА₁/3 + 0,5					АА₂ = 8,8/3 + 0,5					3,4
7	Точки А₁ и А₂ плавно соединить по лекалу.
Построение линии плеча
8	Положение конца плечевого шва определяют путем пересечения двух дуг А₁ П и ТП.					А₁П = Шп + Ппос Ппос = 0,5 ÷ 1,0 (в зависимости от свойств материала) ТП = Впк₂+1						А₁П = 15,3 + 1 ТП = 46,8+1				16,3 47,8
9	Соединить прямой линией точки А₁ и П
Построение линии проймы, боковой линии и низа
10	К линии плеча А₁П от т. П ↓ от-ложить ⊥ ПП₁.					ПП₁= 3,0						3,0
11	На уровне лопаток от т. У → от-ложить ширину спины.					УП₂ = Шс						УП₂ = 20,4				20,4
12	От т. Н → отложить ширину низа спинки.					НН₁= Шс + 10÷20						НН₁= 20,4 + 15,0				35,4
13	Соединить т. П₂и Н₁ прямой линией. Точку пересечения со вспомогательной линией талии обозначить т. Т₁. От т. Т₁ ← отложить отрезок Т₁Т₂ = 1,0. Провести боковую линию, плавно соединяя т. П₁, П₂ и Т₂, далее с т. Н₁ прямой линией.
14	На боковой линии от т. Τ₂ ↑ от-ложить отрезок Т₂Т₃ и плавно провести линию талии, соеди-няя т.Т и Т₃.					Т₂Т₃= 1,0						1,0
15	От т. Т₃ ↓ на боковой линии отметить длину юбки и поставить т. Н₂.					Т₃Н₂= ТН						Т₃Н₂= 101,5
16	Провести линию низа, плавно соединяя т. Н и Н₂.
17	Отметить на боковой линии от т. Т₃ ↓ контрольную точку Б – место соединения спинки с верхней частью клина.					Т₃Б = Рост/10 + 2						Т₃Б = Рост/10 + 2				19
Построение чертежа боковой части полочки
1	Построить угол с вершиной в точке А.
2	От т. А ↓ отложить отрезок АТ. Через т. Т провести горизонтальную линию – вспомогательную линию талии.			АТ = Дтп₂					АТ =46,1					46,1
3	От т. Т↓ отложить отрезок ТН. Через т. Н провести горизонтальную линию – вспомогательную линию низа.			ТН = Дю = Влт – 4					ТН = 105,5 – 4					101,5
4	От т. А ← отложить отрезок АА´ = 1,0 и соединить точки А´ и Т. Отрезки А´Т и ТН – линия полузаноса. Далее основные линии строить ⊥ линии полузаноса. Для фигуры с повышенным жироотложением в области живота АА´ = 0,5Вж + 0,05Шг
5	От т. А´ ← построить линию основания шеи.
6	От т. А´ ↓ отложить отрезок А´ Г. От т. Г провести горизонтальную линию, определяющую уровень ширины груди.			А´ Г = 0,4Дтп₂					А´ Г = 0,4 x 46,1					18,44
Построение горловины полочки
7	От т. А´ ← на линии основания шеи отложить ширину горловины полочки.			А´А₁ = Сш/3 + 1,5					А´ А₁ = 20,3 + 1,5					8,3
8	От т. А´ ↓ на линии полузаноса АТ отложить глубину горловины.			А´А₂ = АА₁ +0,5					А´А₂ = 8,3 +0,5					8,8
9	Соединить точки А₁ и А₂ плавной линией по лекалу.
Построение линии плеча
10	Положение конца плечевого шва определяют путем пересечения двух дуг А₁П и ТП.			А₁П = Шп ТП = Впкп₂					А₁П = 15,3 ТП = 46,0					15,3 46,0
11	Соединить прямой линией точки А₁ и П.
Построение линии проймы и боковой линии
12	К линии плеча А₁П от т. П ↓ отложить ПП₁.			ПП₁= 3,0					3
13	На линии ширины груди отложить отрезок ГГ₁.			ГГ₁= Шг					ГГ₁= 19,0					19,0
14	От т. Н ← отложить отрезок ТТ₁ширину низа полочки_.			НН₁ = Шг + 10÷20					НН₁ = 19 + 15					34,0
15	Соединить т. Г₁и Н₁ прямой линией. Точку пересечения со вспомогательной линией талии обозначить т. Т₁. От т. Т₁→ отложить отрезок Т₁Т₂ = 1,0. Провести боковую линию, плавно соединяя т. П₁, Г₁ и Т₂, далее с т. Н₁ прямой линией.
16	На боковой линии от т. Т₂↑ отложить отрезок Т₂Т₃и плавно провести линию талии, соединяя т. Т и Т₃.			Т₂Т₃= 1,0					1,0
17	От т. Т₃ ↓ на боковой линии отметить длину юбки и поставить т. Н₂.			Т₃Н₂= ТН					Т₃Н₂ = 101,5					101,5
18	Провести линию низа, плавно соединяя точки Н и Н₂.
19	Начертить линию соединения боковой и средней частей полочки. От линии полузаноса А₂ТН ← отложить 1,0 см и провести параллельную линию. Точки пересечения с линией горловины, талии и низа обозначить соответственно А₀,Т₀ и Н₀.
20	Отметить на боковой линии от т. Т₃ ↓ контрольную точку Б – место соединения полочки с верхней частью клина.		Т₃Б = Рост/10 + 2							Т₃Б = 170/10 + 2				19
Построение чертежа средней части полочки
1		Построить прямой угол с вершиной в точке А.
2		От т. Аотложить отрезок АТ и провести вспомогательную линию талии.			АТ = А₂Т (с чертежа боковой части полочки)			А₀Т = 37,3					37,3
3		От т. Т ↓ отложить отрезок ТН. Через т. Н провести горизонтальную линию – вспомогательную линию низа.			ТН = Дю = Влт – 4			ТН =105,5 – 4					101,5
4		От т. А → отложить отрезок АА₁.			АА₁= 1,0			1,0
5		От т. Н ←отложить ширину низа средней части полочки.			НН₁ = 0,3 х (АТ+ТН)+1			НН₁ = 0,3 х (37,3 + 101,1) + 1					42,5
6		Соединить точки А₁ и Н₁ прямой линией.
7		От т. А₁ ↓ на линии А₁Н₁отложить отрезок А₁Т₂ и провести линиюталии_,плавно соединяя точки Т и T₁.			А₁Т₁ = ТН			А₁Т₂ = 37,3					37,3
8		От т. Т↓ отложить отрезок Т₁Н₂			Т₂Н₂ = ТН			Т₁Н₂ = 101,5					101,5
9		Соединить плавной линией точки Н и Н₂.
Построение цельнокроеного подборта
10		От линии борта отложить → 6,0 см и вычертить параллельную линию – линию подборта. От т. А →на линию подборта отложить ⊥. Точку пересечения с линией подборта обозначить т. А₂. От т. А₂ ↑ по линии подборта отложить т. А₃. А₂А₃ = 6,0. Соединить точки А, и А₃ плавной линией, повторяющей форму горловины боковой части полочки.
Построение чертежа клина
1	Построить прямой угол с вершиной в точке Б.
2	От т. Б → отложить отрезок ББ₁ – ширину верхней части клина.			ББ₁ = (Ст + 6)/6 + 1			ББ₁ = (44,0 + 6)/6 + 1						9,3
3	От т. Б ↓ отложить величину прогиба ББ₂ и соединить точки Б₁ и Б₂ плавной линией.			ББ₂ = 1,0			1,0
4	От т. Б₂ ↓ отложить длину клина Б₂Н. От Н ← провести вспомога-тельную линию низа.			Б₂Н = БН₂ (с чертежа спинки)			Б₂Н = 82,5						82,5
5	От Н → отложить ширину низа клина НН₁.		НН₁ = ББ₁ + 7				НН₁ = 9,3 + 7						16,3
6	Соединить точки Б₁ и Н₁ прямой линией.
7	На линии Б₁Н₁ ↓ отло-жить отрезок Б₁Н₂.		Б₁Н₂= Б₂Н				82,5
8	Соединить плавной линией точки Н и Н₂.
Построение чертежа рукава
1	Построить прямой угол с вершиной в точке О.
2	От т. О → отложить отрезок ОО₁ – высоту головки оката рукава.			OO₁ = 5,0							5,0
3	Из т. О₁ ↓ опустить ⊥ и на нем от т. О отложить длину оката рукава.			ОБ = (ПБ (спинки) + ПБ (полочки))/2							ОБ = (60,4 + 57,6)/2				59,0
4	От т. О → отложить длину рукава – ОН и от т. Н ↓ провести вертикаль – линию низа рукава.			ОН= Др (до кончиков пальцев) – 5,0 или ОН = Др_зап + 15,0							ОН = 75–5				70,0
5	От Б → отложить отре-зок ББ₁			ББ₁ = ББ₁ (с чертежа клина)							ББ₁ = 9,3				9,3
6	От т. Б₁ ↑ отложить отре-зок Б₁Б₂.			Б₁Б₂= 2,5							2,5
7	От т. Б₂ → провести ⊥ на линию низа рукава, точку пересечения с ней обозначить т. Н₁.
8	От т. Б₂→отложить отре-зок Б₂Б₃.			Б₂Б₃ = 4,0							4,0
9	Соединить т. Б₁Б₃ плавной линией по лекалу.
10	Для построения оката рукава разделить отрезок ОБ на три равные части. Полученные точки обозначить т. О₂ и О₃.			ОО₂ = О₂О₃ = ОБ/3							ОО₂ = О₂О₃ = 59/3				19,7
11	Из т. О_З → к отрезку ОБ построить ⊥ = 1,5 см. Вывести плавно линию оката, соединяя точки О и О₂ – выпуклой линией, точки О₂ и Б – вогнутой линией через конец перпендикуляра.
12	Отметить высшую точку оката рукава О´: от т. О ↓ по линии оката отложить отрезок ОО´.			ОО´ = (ПБ (с чертежа полочки) – ПБ (с чертежа спинки))/2							ОО´ = (59 – 58)/2				0,5
13	От линии низа рукава НН₁ → отложить ширину цельнокроеной обтачки НН₂ = НН₃ = 15,0 и вычертить ее параллельно линии низа.

Чертеж 7. Греческая ряса.

2.1.5. Построение чертежей подборта, воротников, листочки и подкладки кармана

Построение подборта

Подборт может быть цельнокроеным с полочкой или отрезным. Ширина цельнокроеного подборта в готовом виде – 3,5–4,0 см, отрезного – 3,5–5,0 см.

Цельнокроеный подборт строится на чертеже полочки: от линии борта –> отложить ширину подборта и вычертить внешнюю линию подборта параллельно линии борта.

В греческих подряснике и рясе подборт выкраивается двойной ширины (вторая часть выступает в качестве прокладки). Линию горловины подборта вычертить симметрично относительно линии борта.

Чертеж 8. Чертеж греческой рясы.

Замечания:

1. За счет цельнокроеного подборта при необходимости можно увеличить объем подрясника по линии талии.

Отрезной подборт строится на чертеже полочки: от линии борта отложить <– ширину подборта в готовом виде и построить внешнюю линию параллельно линии борта, внутренняя линия подборта совпадает с линией борта.

Чертеж 9. Чертеж греческой рясы.

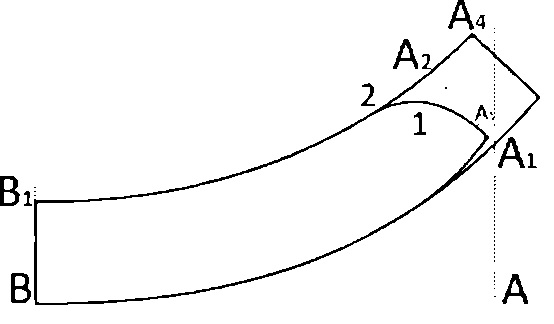

Построение чертежа воротника.

1. Начертить угол с вершиной в т. А (нижний правый).

2. Отложить величину подъема стойки от т. А ↑: АА₁ = 3,0÷8,0 (зависит от желания заказчика). Отложить величину подъема стойки от т. А ↑.

3. Отложить длину горловины: от т. А₁ на горизонтали, проведенной от т. А, сделать засечку циркулем А₁В = L_горл. – 0,7.

4. Вычертить линию втачивания стойки плавной выпуклой линией, соединяя точки В и А₁.

5. От т. В ↑ построить перпендикуляр и на нем отложить ширину стойки ВВ₁ = 4÷5 (зависит от желания заказчика).

6. От т. А₁ ↑ построить перпендикуляр относительно линии втачивания и на нем отложить ширину стойки А₁А₂ = ВВ₁.

Замечания:

1. Чем больше высота подъема стойки, тем плотнее к шее будет прилегать воротник в верхней его части.

7. Соединить плавной линией точки В₁ и А₂ таким образом, чтобы линия была || линии втачивания воротника.

8. Для русского подрясника (русской рясы): отрезок А₁А₂ является линией полузаноса – нужно построить запах. Для этого продолжить линию втачивания симметрично относительно А₁А₂ на 4,0 см, верхнюю линию – на 3,5 см. Соединить полученные точки А₃ и А₄.

9. Для греческого подрясника (рясы) закруглить конец стойки: из т. А₂ начертить биссектрису угла и на ней отложить отрезок А₂1 = 1,7 см. От т. А₂ ← на верхней линии отложить отрезок А₂2 = 4–5 см. Конец стойки плавно оформить через полученные точки 1 и 2.

Чертеж 10.

Замечания:

Для красоты линии можно скорректировать линию втачивания воротника греческого подрясника, поднимая т. A₁ на 0,5 см. по линии А₁А₂ на готовом чертеже воротника.

Построение чертежа листочки кармана в русском подряснике.

1. Начертить угол с вершиной в т. Т.

2. От т. Т→ отложить верхнюю ширину листочки 3,0÷3,5 см.

3. От т. Т ↓ отложить длину листочки по линии сгиба: ТЛ = 28,0 см.

4. От т. Л → отложить нижнюю ширину листочки: ЛЛ₁ = 4,5 см.

5. Соединить т. Т₁ и т. Л₁ и продолжить линию на 1,2 см. Полученный отрезок Т₁Л₂ – линия притачивания листочки.

6. Соединить т. Т₂ и т. Л₂ прямой линией.

Чертеж 11

Построение чертежа подкладки кармана в русском подряснике.

1. Отложить прямой угол с вершиной в т. Т.

2. От т. Т → отложить максимальную ширину подкладки кармана: ТТ₁ = 23,0 см.

3. От т. Т → отложить верхнюю ширину подкладки: ТТ₂ = 7,0 см.

4. От т. Т₁ отложить глубину подкладки кармана: ТМ = 45,0 см.

5. Из т. М построить перпендикуляр к линии ТМ и на ней → отложить отрезок ММ1=14,0 см.

6. Из т. Т₁ ↓ провести вертикаль до пересечения с ⊥ построенным к линии ТМ, точку пересечения обозначить т. М₂.

7. От т.М₂ ↑ отложить т. М₃: М₂М₃ = 9,0 см.

8. От т.М₃ ↑ отложить т. М₄: М₃М₄ = 5,0 см.

9. Отметить место входа в карман: от т. Т ↓ отложить отрезок ТК и от т. К ↓ отрезок КК₁: ТК = 8,0 см, КК₁= 18,0÷21 см.

10. Вывести плавной кривой линию стачивания подкладки от т. Т₂ через т. М₄, т. М₃, т. М₁ к т. К₁.

11. Для удобства обработки подкладки дополнительно выводят нижнюю линию: от т. М ↑ отложить отрезок МН = 2,0 см. От т. Н → на горизонтали построить отрезок НН₁; равный ширине припуска в боковом шве (2,0 см). Далее соединить т. Н₁ и т. М₁ плавной кривой, выполняя небольшой прогиб от т. Н₁

Чертеж 12.

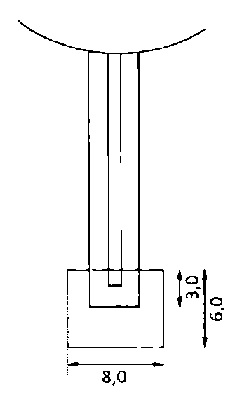

Построение потайной застежки.

Потайная застежка выкраивается в виде прямоугольника:

шириной – (ширина подборта в готовом виде + 0,8 см) х 2;

длиной – 7 см (из них 0,5 см припуски с двух сторон).

2.2. Технология изготовления подрясников и ряс

2.2.1. Наименование линий и срезов (на примере русского подрясника)

Рисунок 7. Спинка и полочка:

1 – линия середины спинки; 2 – срез горловины; 3 – плечевой срез; 4 – срез проймы; 5 – линия талии; 6 – боковой срез; 7 – нижний срез; 8 – линия полузаноса; 9 – линия борта; 10 – внутренний срез подборта.

Рисунок 8. Рукав:

1 – линия середины; 2 – передний срез; 3 – локтевой срез; 4 – срез оката; 5 – высшая точка оката рукава; 6 – линия талии; 7 – нижний срез; 8 – линия полузаноса манжеты.

Рисунок 9. Припуски:

Припуски при раскрое:

– по плечевым срезам – 2,0 см;

– по пройме – 2,0 см;

– по боковым срезам – 2,0 см;

– по срезу горловины – 1,0 см;

– по линии талии – 2,0 см;

– по низу изделия – 4,0 см;

– по внешнему срезу подборта – 1,0 см;

– по окату рукава – 2,0 см;

– по переднему и локтевому срезам – 2,0 см;

– по нижнему срезу рукава – 1,0 см;

– по всем срезам манжеты – 1,0 см.

2.2.2. Подготовка подрясников и ряс к первой примерке

Подготовка русского подрясника к первой примерке

1. Проутюжить детали кроя (если требуется).

2. Проложить нитками ручными стежками контрольные линии и знаки:

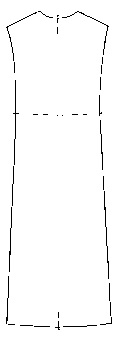

Рисунок 10. Спинка:

– линию середины от горловины и внизу 3–4 см;

– линию талии;

– линию проймы от линии талии наверх 3–4 см.

Рисунок 11. Полочка:

– линию полузаноса от горловины до линии талии и ниже на 3–4 см;

– линию талии;

– линию проймы от линии талии наверх 3–4 см;

– линию борта.

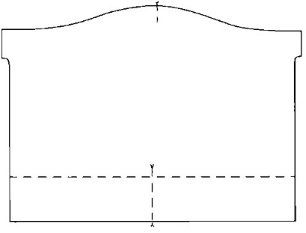

Рисунок 12. Рукав:

– высшую точку оката рукава;

– линию середины по низу рукава 3–4 см

– линию талии с передней и задней частей рукава;

– боковые линии манжеты.

3. Влажно-тепловая обработка спинки.

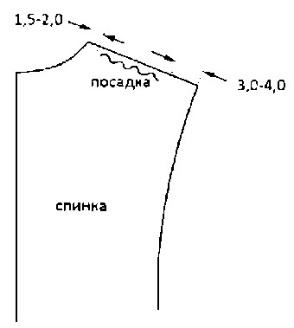

Сложить спинку пополам по линии середины лицевой стороной внутрь, уравнять срезы и приутюжить сгиб. Расположить спинку сгибом к себе и сутюжить в области талии сначала с одной стороны, потом с другой. Затем спинку расположить сгибом от себя и сутюжить пройму в области лопаток (~1 см.) с обеих сторон поочередно.

Рисунок 13.

Для удобства выполнения последней операции можно по припуску проймы проложить две параллельные строчки и стянуть на величину сутюживания. Строчки прокладываются на 6 см. выше и ниже уровня лопаток. Первая строчка на 0,1 см от линии проймы, вторая на 0,5–0,7см от первой. В этом случае спинку нужно разложить и каждая из сторон сутюживается отдельно.

Рисунок 14.

Рисунок 15.

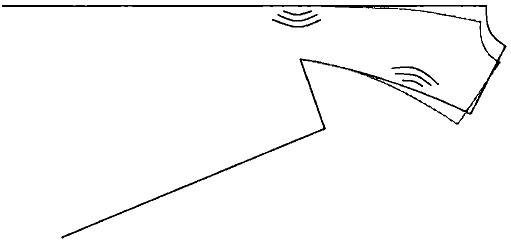

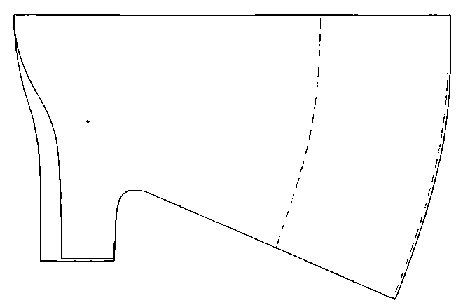

4. Влажно-тепловая обработка рукава.

Рисунок 16.

Рисунок 17.

По рукаву сделать оттяжку среза по окату задней части рукава и в местах закругления по боковым срезам с обеих сторон. Рукав сложить пополам по линии середины лицевой стороной внутрь, уровнять передний и локтевой срезы и приутюжить сгиб.

5. Заметать подборта на полочках.

6. Сметать плечевые швы.

7. Сметать боковые швы (предварительно скалывая их навесу).

8. Сметать боковые швы рукавов до манжет.

9. Заметать низ рукавов.

10. Вметать рукава.

11. Вметать заготовку воротника из бортовки (см. обработку воротника-стойки).

12. Заметать низ изделия.

Русская ряса готовится к примерке аналогично русскому подряснику.

Подготовка греческого подрясника к первой примерке

1. Проутюжить детали кроя (если требуется).

2. Проложить нитками ручными стежками контрольные линии и знаки.

1) Спинка:

Рисунок 18.

– линию середины от горловины и внизу 3–4 см.;

– линию талии.

2) Средняя и боковая части полочки:

Рисунок 19.

– линию талии;

– линию борта на средней части полочки.

3) Рукав – аналогично рукаву на русском подряснике:

3. Влажно-тепловая обработка спинки: спинку сложить пополам по линии середины лицевой стороной внутрь и сгиб приутюжить.

4. Влажно-тепловая обработка рукава.

Рукав сложить пополам по линии середины лицевой стороной внутрь, уровнять боковые срезы и приутюжить сгиб, в местах закругления по боковым срезам сделать оттяжку.

5. Сметать между собой средние и боковые части полочек;

6. Заметать подборта на полочках.

7. Обработать накладной карман (во время примерки наметить место расположения кармана).

8. Обработать пояса и наметать их вместе с кулиской к спинке, совмещая верхний край кулиски с линией талии.

9. Сметать части клиньев (к первой примерке можно обработать клинья и двусторонние карманы).

10. Сметать плечевые швы.

11. Сметать боковые швы рукавов до манжет.

12. Заметать низ рукавов.

13. Сметать рукава и клинья по линии талии.

14. Вметать рукава в проймы, одновременно сметывая клинья с боковыми частями полочек и спинкой.

15. Вметать заготовку воротника из бортовки (см. обработку воротника-стойки).

16. Заметать низ изделия.

Подготовка греческой рясы к первой примерке

1. Проутюжить детали кроя (если требуется).

2. Проложить нитками ручными стежками контрольные линии и знаки:

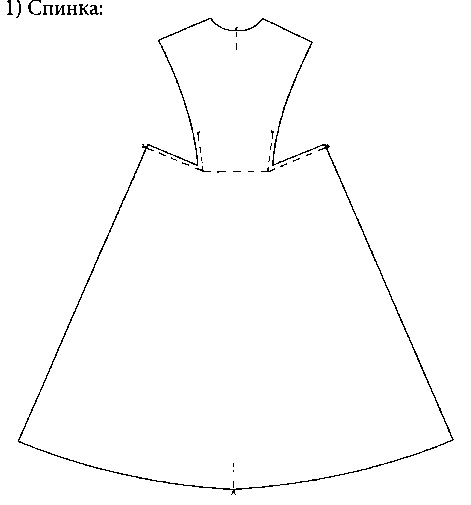

1) Спинка:

Рисунок 20.

– линию середины от горловины и внизу 3–4 см;

– линию талии;

– контрольные метки втачивания рукава (по линии бедер).

2) Средняя и боковая части полочки:

Рисунок 21.

– линию талии;

– линию борта на средней части полочки;

– контрольные метки втачивания рукава (по линии бедер) на боковой части полочки

3) Рукав:

Рисунок 22.

3. Влажно-тепловая обработка спинки: спинку сложить пополам по середине и сгиб приутюжить.

4. Рукав сложить пополам по линии середины лицевой стороной внутрь, уровнять боковые срезы и приутюжить сгиб, в местах закругления по боковым срезам сделать оттяжку.

5. Сметать между собой средние и боковые части полочек;

6. Заметать подборта на полочках.

7. Сметать части клиньев (к первой примерке можно обработать клинья, оставляя место для разреза).

8. Сметать плечевые швы.

9. Сметать передние и локтевые швы рукавов.

12. Заметать низ рукавов.

13. Сметать рукава и клинья по линии талии.

14. Вметать рукава в проймы, одновременно сметывая клинья с боковыми частями полочек и спинкой.

15. Вметать заготовку воротника из бортовки (см. обработку воротника-стойки).

16. Заметать низ изделия.

Блок-схемы изготовления подрясников и ряс.

2.2.3. Блок-схема изготовления русского подрясника

2.2.4. Блок-схема изготовления русской рясы

2.2.5. Блок-схема изготовления греческого подрясника

2.2.6. Блок-схема изготовления греческой рясы

2.2.7. Обработка плечевых срезов

Полочку или перед и спинку сложить лицевыми сторонами внутрь, уравнять плечевые срезы, начиная от горловины. Срезы сметать, посаживая спинку, отступив 1,5–2,0 см от горловины и заканчивая на расстоянии 3–4 см от среза проймы (рис. 23). Наибольшую посадку сделать посередине этого участка. Величина посадки зависит от фигуры заказчика и от структуры ткани. При наличии вытачки на спинке от плечевого среза последний посаживают на меньшую величину. Сметывание производить со стороны спинки.

Шов стачать со стороны полочки (переда) одной (в тонких тканях) или двумя строчками (расстояние между строчками не более 1 мм) (рис. 24). Ширина шва 1–1,5 см.

Рисунок 23.

Рисунок 24.

Срезы заутюжить на сторону спинки, в изделиях из тонких тканей плечевой срез заутюжить на полочку (перед). В изделиях из толстых тканей плечевой шов разутюживается.

В массовом производстве плечевые срезы стачивают без предварительного сметывания.

В изделиях из растяжимых тканей в плечевой срез прокладывают тесьму или специальную ленту (трикотажную).

2.2.8. Обработка накладного кармана и соединение его с полочкой

Детали кроя:

1) Карман (размеры указаны на рис. 25). Припуски на швы: по боковым и нижнему срезам – 1 см, по верхнему срезу – 3–4 см;

2) Прокладочная деталь для верхнего припуска: по размерам соответствует верхнему припуску.

1. Продублировать верхний припуск клеевой прокладкой (дублерином).

2. Перегнуть верхний припуск по линии сгиба на изнаночную сторону, заметать и заутюжить. Верхний срез кармана можно обработать вподгибку с закрытым срезом (в изделиях из тонких тканей), с открытым и обметанным срезом. Если ткань несыпучая, то срез можно оставить открытым. Закрепить срез прямой или фигурной отделочной строчкой (рис. 26).

Рисунок 25.

Рисунок 26.

3. Заметать боковые и нижний припуски, наложить на полочку и настрочить на 0,1 см от края, наверху сделать треугольные закрепки (рис. 27).

Рисунок 27.

2.2.9. Обработка застежки втачной планкой.

Застежка с втачной планкой применяется в подрясниках с неразрезным передом.

Детали кроя:

1. Перед – 1 деталь.

2. Обтачки (планки) – 2 детали:

ширина = ширина планки в готовом виде х 2 +3,0 см (припуски)=4,0 х 2 +3,0 = 11,0 см;

длина = длина планки в готовом виде + 4,0 см.

3. Прокладка для планок – 2 детали.

4. Укрепитель нижнего края: 8,0 х 6,0 см.

1. Разметка застежки.

На лицевой стороне переда наметить место расположения планки: двумя вертикальными линиями (линии притачивания планок) и поперечной линией, определяющей длину планки в готовом виде. Вычертить припуски притачивания планок – 1,5 см. Излишки можно вырезать.

2. Укрепление нижнего участка.

Выкроить укрепитель из основного или прокладочного материала, наметать с изнаночной стороны согласно рисунку 29.

Рисунок 28.

Рисунок 29.

Рисунок 30.

3. Подготовка планок (обтачек).

1) Укрепить планки клеевой прокладкой. Укрепляется одна сторона (внешняя).

2) Сложить планки вдоль пополам и приутюжить.

3) Обтачать верхний срез планок (уступ), сделать надсечки к концам строчек. Вывернуть планки, выметать и приутюжить.

4) Наметить с лицевой стороны внутренней части линию притачивания.

4. Притачивание планок.

Планки наложить на лицевую сторону переда, уравнять обрезные края планок с краями вырезанного участка и притачать планки по намеченным линиям точно до горизонтальной линии.

5. Межоперационный контроль.

1) Строчки притачивания должны заканчиваться строго на одном уровне и быть хорошо закреплены в концах.

2) Расстояние между строчками должно быть строго равно ширине планки в готовом виде (4,0 см).

3) Расстояние от сгиба планки до строчки – 4,0 см.

Рисунок 31.

Рисунок 32.

Рисунок 33.

6. Выполнение разрезов.

Сделать надсечки к концам строчек притачивания планок (не доходя 1 мм). Разрезается только основная деталь и укрепитель (рис. 33).

7. Закрепление конца застежки.

Планку отвернуть на лицевую сторону, припуски выправить внутрь, сгибы планок расположить точно ко шву притачивания. Расправить рассеченный угол и концы планок и закрепить двойной машинной строчкой строго по основанию треугольника (рис. 34).

8. Окончательная отделка планки.

Обметать обрезные края планок вместе с припусками основной детали, захватывая укрепитель. Планку приутюжить. При необходимости предварительно выметать. Выполнить петли вертикально по середине верхней планки, на нижней планке пришить пуговицы (рис. 35).

Рисунок 34.

Рисунок 35.

2.2.10. Обработка воротника-стойки и соединение его с горловиной

Детали кроя:

1. Верхний воротник (из основной ткани) – 2 детали (рис. 36 – греческий, рис. 37–русский).

Рисунок 36.

Рисунок 37.

или 1 деталь со сгибом.

Рисунок 38.

(припуски: верхний и боковые – 0,7–1,0 см; нижний 1–1,5 см)

2. Нижний воротник (из подкладочной ткани) – 1 деталь со сгибом; (припуски: верхний и боковые – 0,7–1,0 см; нижний – 1,5 см).

Рисунок 39.

3. Внутренняя часть воротника (из прокладочного материала):

бортовка (неклеевая) – 1 деталь (полоса, выкроенная по косой, длиной 45–50 см, шириной 12 см);

дублерин – 1 деталь со сгибом (без припусков).

1. Обработка внутренней части воротника.

Деталь из бортовки сложить вдоль пополам, сгиб приутюжить. Выстегать деталь вдоль сгиба параллельными строчками (расстояние между ними 5–7 мм). Придать детали форму воротника с помощью утюга, растягивая сгиб, одновременно сутюживая срезы.

Рисунок 40.

Подготовленную деталь продублировать клеевой прокладкой (дублерином), выкроенной по форме воротника, и наметать на припуски горловины, совмещая середины.

Рисунок 41.

Провести примерку изделия, отмечая точную длину и ширину воротника.

Подрезать бортовку точно по лекалу воротника. Прочертить линию середины воротника.

Рисунок 42.

2. Соединение деталей верхнего воротника.

Если верхний воротник состоит из двух деталей, то стачать части воротника по линии середины. Шов разутюжить.

Рисунок 43.

3. Соединение верхнего воротника с внутренней частью.

Наложить деталь из прокладочного материала на верхний воротник, совмещая линии середины и наметать по всему периметру (длина стежка 1–1,5 см). Заметать срез стойки верхнего воротника. Укрепить верхний воротник с внутренней частью фигурными отделочными строчками, прокладывая их со стороны верхнего воротника.

Рисунок 44.

Замечания:

1. Виды и сочетание фигурных строчек должны совпадать на воротнике и других деталях подрясника.

Виды строчек выбираются индивидуально.

Рисунок 45.

4. Обработка навесных петель и соединение их с воротником (в русских подряснике и рясе). Выкроить руликовые петли по косой, (ширина – 2 см, в готовом виде – 0,5 см, длина зависит от размера пуговицы). Обтачать руликовые петли (рис. 47), вывернуть и слегка поутюжить шов, не приутюживая сам рулик.

Пришить (настрочить) две петли, обработанные руликом или готовые, на лицевую сторону верхнего воротника, совмещая концы петель с его правым боковым срезом (рис. 46), соблюдая следующие условия:

– петли должны быть одинаковые по размеру и подходить к пуговицам;

– расстояние между сторонами петель должно быть одинаковым;

– отступить сверху и снизу 0,5 см, чтобы избежать утолщений в углах.

Замечания:

1. Чтобы фигурные строчки получились ровными и параллельными краю воротника, нужно предварительно проложить прямую строчку на 0,5 см от края с изнаночной стороны воротника.

2. Чтобы руликовая петля получилась плотной, строчку обтачивания нужно сместить на 1 мм от середины в сторону сгиба..

Рисунок 46 и Рисунок 47.

5. Обтачивание воротника.

Обработанную верхнюю деталь воротника сложить с нижним воротником, совмещая линии середины и уравнивая срезы. Воротник обтачать (на греческом подряснике и рясе оставить открытыми концы воротника (1 см) для петли и крючка). Подрезать припуски обтачивания до 0,5–0,7 см, в углах и закруглениях – до 0,3 см. Припуск заутюжить в сторону верхнего воротника. Воротник вывернуть, выметать «в раскол» или образуя кант 1 мм со стороны нижнего воротника. Приутюжить.

Рисунок 48.

6. Обработка внутренней петли и соединение ее с воротником (в русских подряснике и рясе).

Внутреннюю петлю выкроить из подкладочной ткани (или взять готовую тесьму) длиной 8–10 см, шириной 2 см (в готовом виде – 0,5 см).

Полоску ткани сложить вчетверо, сметать, приутюжить и проложить машинную строчку по краю (рис. 49). Обработанную заготовку сложить в виде петли (рис. 50) и наложить на правую сторону внутренней части воротника посередине ширины и отступив от конца воротника ширину запаха. Закрепить петлю настрочным швом с закрытым срезом (рис. 51).

Рисунок 49 Рисунок 50 и Рисунок 51.

7. Обработка вешалки и соединение ее с горловиной.

Полоску ткани длиной 7 см, шириной 4 см сложить вчетверо по ширине (в готовом виде ширина вешалки – 0,5 см), приутюжить и проложить строчку по краю сгиба (рис. 52). Вешалку можно взять готовую. Вешалку наложить на изнаночную сторону горловины спинки, располагая посередине, совмещая концы вешалки со срезом горловины. Затем настрочить (рис. 53)

Рисунок 52 и Рисунок 53.

8. Соединение воротника с горловиной.

Вколоть воротник в горловину, совмещая линии середины, концы воротника с краем борта или серединой планки (борт или планка должны быть полностью обработаны). Верхний воротник наметать на припуск горловины, точно совмещая сгиб с линей втачивания. Подогнуть припуск нижнего воротника, перекрывая наметочную строчку на 1 мм и заметать. Втачать воротник, одновременно прокладывая отделочную строчку по краю воротника.

В греческом подряснике и рясе при выполнении последней операции необходимо на концах воротника отогнуть подкладку (по 1,5 см от угла в стороны) для крючка и петли (крючок пришить с правой стороны, петлю – с левой стороны). Затем свободные концы подкладки подшить вручную потайными стежками.

Рисунок 54.

2.2.11. Обработка низа

Обработку низа подрясников и ряс производят на конечном этапе изготовления, после соединения всех деталей изделия и обработки бортов. Перед обработкой низа необходимо точно померить длину изделия. В стандартном варианте его длина не доходит до пола 4 см, но по желанию заказчика может быть немного изменена. После примерки изделие сколоть, складывая посередине спинки, совмещая линии полузаноса, талии, борта. Провести мелом линию низа, опираясь на отметки, произведенные во время примерки. Отметить припуск на шов, излишки подрезать.

Низ обрабатывают швом впогибку с закрытым срезом. В зависимости от величины припуска на шов в готовом виде обработку осуществляют двумя способами. Для предохранения края от истирания можно обработать низ брючной тесьмой.

1 способ. Подгибка низа в готовом виде составляет не более 2 см. Низ заметать в один или два приема: сначала заметать внутренний срез (рис.55), затем перегнуть по линии низа и снова заметать. Застрочить низ на 0,1 см от линии внутренней подгибки (рис. 56). Приутюжить.

Рисунок 55 и Рисунок 56.

2 способ. Подгибка низа в готовом виде составляет более 2,5 см.

Заметывание производить в два приема. Сначала перегнуть по линии низа и заметать 0,5–1,0 см от сгиба (рис. 57). Затем отметить ширину припуска в готовом виде и подогнуть по этой линии внутренний припуск. Заметать и застрочить низ (рис. 58). Приутюжить.

Рисунок 57 и Рисунок 58.

3 способ. Обработка низа брючной тесьмой.

Тесьму наложить вдоль линии низа так, чтобы утолщенный край ее перекрывал эту линию на 2 мм и был направлен к верху юбки. Затем настрочить тесьму одной (рис. 59) или двумя строчками, одной – если подгибка равна ширине тесьмы, двумя – если подгибка превышает ширину тесьмы (рис. 61).

В первом случае нижний припуск перегнуть по линии низа и заметать. Затем подогнуть внутренний срез и наметать второй край тесьмы. Застрочить низ, одновременно настрачивается второй край тесьмы (рис. 60). Во втором случае далее обрабатывают 2 способом (рис. 62). Приутюжить.

Рисунок 59 и Рисунок 60.

Рисунок 61 и Рисунок 62.

2.2.12. Особенности обработки русских подрясника и рясы

2.2.12.1. Обработка кармана в шве с листочкой. Обработка бокового шва

Детали кроя (для одного кармана):

1. Полочка – (основная) – 1 деталь.

2. Спинка – (основная) – 1 деталь.

3. Подкладка кармана – 2 детали.

4. Листочка – 1 деталь со сгибом.

5. Прокладка для листочки – 1 деталь.

1 способ.

1. Обработка листочки.

Продублировать листочку клеевой прокладкой (если прокладка тонкая, то продублировать всю листочку, если плотная – то только внешнюю часть листочки). Сложить листочку лицевыми сторонами внутрь по линии сгиба. Уравнять срезы и обтачать нижний край (рис. 63). Высечь прокладку из шва обтачивания и листочку вывернуть, выметать и по сгибу проложить отделочную строчку на 0,1 и 0,7 см от сгиба (рис. 64).

Рисунок 63 и Рисунок 64.

2. Притачивание листочки и подкладок кармана к основным деталям.

Подготовленную листочку внешней стороной наложить на полочку, уравнять боковой и верхний срезы, затем наложить лицевой стороной вниз подкладку кармана, приколоть, затем притачать по всей длине подкладку на 0,1 см от боковой линии в сторону припуска. На месте входа в карман проложить строчку по боковой линии (рис. 65). К спинке притачать вторую подкладку. Припуски обметать на оверлоке. На спинке припуски настрочить на подкладку кармана на 0,1 см от шва (рис. 66).

Замечания:

1. Во избежание растяжения среза на месте входа в карман можно продублировать клеевой прокладкой припуск на этом участке.

2. Дополнительная строчка на месте входа в карман позволяет получить ровную линию бокового шва вдоль листочки.

Рисунок 65 и Рисунок 66.

3. Стачивание боковых швов.

Полочку и спинку с притачанными подкладками кармана сложить лицевыми сторонами внутрь, совместить точно швы. Стачать, оставляя открытым вход в карман.

4. Стачивание подкладки кармана.

Подкладку кармана стачать шириной шва 1,0–1,5 см, сводя строчку к нижней отметке линии входа в карман. Шов стачивания обметать и приутюжить (рис. 67).

5. Закрепление листочки.

Листочку закрепить внизу и наверху до входа в карман двумя параллельными строчками. Верхнюю закрепку проложить по отделочным строчкам на листочке, внизу – на 0,1 и 0,7 см от нижнего края (рис. 68).

6. Окончательная отделка кармана.

Удалить все сметочные нитки, карман приутюжить.

Рисунок 67 и Рисунок 68.

2.2.12.2. Обработка кармана в шве без листочки

Детали кроя (для одного кармана):

1. Полочка (основная деталь) – 1 деталь.

2. Спинка (основная деталь) – 1 деталь.

3. Подкладка кармана – 2 детали.

1. Притачивание подкладки кармана.

Притачать подкладки кармана по всей длине к основным деталям. Припуск притачивания на 1 мм меньше, чем боковой шов. Обметать притачанные срезы. Подкладки отогнуть в стороны, припуск заутюжить в сторону кармана (рис. 69). Нижнюю подкладку, притачанную к спинке, настрочить на припуск шва рядом со швом притачивания (рис. 70).

2. Стачивание боковых швов. Основные детали (полочку и спинку) с отогнутыми в сторону подкладками сложить лицевыми сторонами внутрь и стачать по боковому шву, оставляя открытым вход в карман (рис. 71). Шов заутюжить на сторону полочки.

3. Обработка подкладки кармана. Стачать подкладку кармана шириной шва 1 см. Обметать срезы припусков подкладки, одновременно обметывая боковые срезы (рис. 72). Шов подкладки приутюжить.

4. Окончательная отделка кармана.

Выполнить по верхней части кармана (на полочке) отделочную строчку, закрепляя полочку и подкладку кармана на 0,5 см от сгиба (рис. 73). В начале и в конце входа в карман выполнить закрепки по 0,5 см перпендикулярно боковому шву (рис. 74). Карман приутюжить.

Рисунок 69 и Рисунок 70.

Рисунок 71 и Рисунок 72.

Рисунок 73 и Рисунок 74.

2.2.12.3. Обработка борта подбортом

Обработку борта можно производить до соединения полочки со спинкой. Борт может обрабатываться как цельнокроеным подбортом, так и отрезным. На правом подборте располагается потайная застежка. Левый обрабатывается аналогично без нее.

1 способ. Обработка борта цельнокроеным подбортом.

Ширина подборта в готовом виде – 3,5–4,0 см, в крое – 4,5–5,0 см (1 см – припуск на обработку).

1. Обработка потайной застежки.

1) Выкроить потайную застежку: прямоугольник шириной = (ширина подборта в готовом виде – 0,2 см) х 2 + 1,0 см; длиной = 7,0 см (из них по 0,5 см – припуски с двух сторон).

2) Продублировать застежку клеевой прокладкой. В зависимости от толщины ткани и клеевой прокладки застежка может быть проклеена полностью или только внешняя ее часть.

3) Сложить застежку вдоль таким образом, чтобы внешняя часть была больше на ширину припуска – 1,0 см, и обтачать по боковым сторонам. Ширина шва обтачивания – 0,5 см (рис. 75). Застежку вывернуть, выметать, располагая шов в раскол, приутюжить. Выполнить петлю, располагая ее по середине перпендикулярно сгибу на расстоянии 0,7–0,9 см от него (рис. 76).

2. Соединение потайной застежки с подбортом и обработка борта.

1) Заметать подборт по линии борта на изнаночную сторону. Проложить отделочную строчку по краю борта на 0,1 см. Приутюжить, сутюживая внутренний край подборта сверху до линии талии (рис. 77).

Рисунок 75, Рисунок 76 и Рисунок 77.

2) Отогнуть подборт, наложить застежку на него как можно ближе к отделочной строчке, совмещая петлю на застежке с линией талии, наколоть и настрочить с двух горизонтальных сторон (рис. 78).

3) Отметить ширину подборта в готовом виде, заметать припуск на изнаночную сторону и наметать на полочку. Подборт настрочить (рисунок 79). Приутюжить.

Рисунок 78 и Рисунок 79.

2 способ. Обработка борта обтачным подбортом.

Ширина подборта в готовом виде – 3,5–5,0 см, в крое – 5,5–7,0 см (по 1см с каждой стороны – припуск на обработку). Допускается подборт из 2–3 частей. Длина надставок должна быть не меньше 6 см. В изделиях из просвечивающих материалов в правом подборте надставок не допускается. Швы должны быть расположены на расстоянии не менее чем на 2 см от застежки.

1. Обработка потайной застежки (см. 1 способ).

2. Обработка борта подбортом и соединение потайной застежки с подбортом.

1) Укрепить подборт клеевой прокладкой.

2) Наложить подборт на борт лицевыми сторонами внутрь, уравнять срезы, сколоть и обтачать (рис. 80). Обтачивание борта производят со стороны полочки.

3) Шов заутюжить на сторону подборта, выметать, образуя кант со стороны подборта, край слегка приутюжить.

4) Проложить отделочную строчку по борту на 0,1 см от края борта. Удалить наметку. Борт приутюжить (рис. 81).

5) Отогнуть подборт, наложить застежку на него как можно ближе к отделочной строчке, совмещая петлю на застежке с линией талии, наколоть и настрочить с двух горизонтальных сторон (рис. 82).

6) Отметить ширину подборта в готовом виде, заметать припуск на изнаночную сторону и наметать на полочку. Подборт настрочить (рис. 83). Приутюжить.

Рисунок 80 и Рисунок 81.

Рисунок 82 и Рисунок 83.

2.2.12.4. Обработка рукава в русском подряснике

1. Обработка низа рукава обтачной манжетой.

1) Укрепить манжету тонкой клеевой прокладкой (без припусков). Наложить манжету лицевой стороной на изнаночную сторону рукава, уравнять нижние и боковые срезы, сколоть, затем обтачать низ рукава, не заходя на верхний припуск. Припуск обтачивания подрезать до 0,7 см (рис. 84). Приутюжить. Сделать надсечку к концу шва на рукаве со стороны задней части (рис. 85).

Рисунок 84 и Рисунок 85.

2) Вывернуть манжету на лицевую сторону, выметать, верхний срез заметать и наметать на рукав. Проложить отделочные строчки по краю манжеты на 0,1 см и настрочить на ее верхний край. Дополнительно по верхнему срезу проложить отделочные фигурные строчки (количество и расположение по желанию).

Выполнить петли на боковой стороне манжеты со стороны локтевой части рукава: перпендикулярно боковой стороне на расстоянии 1 см от нее, снизу – 1,5 см, сверху – 2,5 см или 1,5 см от фигурной строчки (рис. 86).

Рисунок 86.

2. Обработка шва рукава.

1) Сложить рукав лицевой стороной внутрь, уравнять передний и локтевой срезы и стачать точно до шва обтачивания манжеты. Шов приутюжить. Под проймой припуск срезать до 0,7–1,0 см и оттянуть его таким образом, чтобы с лицевой стороны он не затягивал шов.

Рисунок 87.

2) В месте надсечки срез подогнуть. Срезы шва рукава обметать со стороны передней части (рис. 88). Конец обметочной строчки спрятать с внутренней стороны. Припуски заутюжить на локтевую часть рукава.

Рисунок 88.

3) Настрочить верхний конец припуска под застежку на манжету (рис. 89). Приутюжить.

Рисунок 89.

Рисунок 90.

2.2.12.5. Обработка рукава в русской рясе

Шов рукава стачать. Припуск заутюжить на заднюю часть рукава (припуск может быть заутюжен и на переднюю часть рукава). Шов обметать, делая в местах закругления минимальный припуск (0,7–1,0 см), постепенно сводя до 1,2 см. Рукав вывернуть на лицевую сторону и проверить внешний вид рукава (припуск не должен тянуть в области закругления). Приутюжить шов в месте закругления, располагая шов на ребро.

Рисунок 91.

2. Обработка подкладки.

Стачать шов на подкладке, припуск разутюжить (рис. 92) или заутюжить в сторону передней части (противоположную основной детали рукава).

Рисунок 92.

3. Обработка низа рукава подкладкой.

Разделить низ рукава на четыре части и поставить отметки нитками. Аналогично разделить подкладку рукава. Наложить подкладку лицевой стороной на лицевую сторону рукава, сколоть, совмещая швы и отметки, уравнивая нижние срезы. Обтачать низ рукава, ширина шва – 0,7 см. Шов приутюжить, затем заутюжить в сторону подкладки для получения канта. Вывернуть рукав на изнаночную сторону, шов выметать, образуя кант 0,5–1 мм со стороны подкладки. Проложить по краю отделочную строчку на 1 мм от края. Открытый срез подкладки подогнуть на 1 см на изнаночную сторону и заметать. Рукав на расстоянии 28 см от низа разделить на четыре части, наметать верхнюю сторону подкладки на рукав на 1 мм от сгиба, совмещая контрольные отметки. Настрочить подкладку на рукав или подшить вручную потайными стежками. Низ рукава приутюжить.

Рисунок 93.

2.2.12.6. Соединение рукава с проймой

1 способ.

1. Рукав, вывернутый на лицевую сторону, вставить в пройму (изделие вывернуто на изнаночную сторону). Рукав вколоть, делая небольшую посадку в области головки рукава, соединяя высшую точку оката рукава с плечевым швом, совмещая контрольные точки в нижней части рукава с точками пересечения линии талии и проймы.

2. Рукав вметать.

3. Рукав втачать в пройму двойной строчкой, начиная точно от линии талии на спинке до линии талии на полочке, или в обратном направлении (не захватывая припуск по линии талии) (рис. 94). Шов заутюжить на сторону рукава.

Рисунок 94.

4. Заметать припуск по линии талии на рукаве и приметать точно по линии талии полочки и спинки. Проложить машинную строчку с лицевой стороны на 0,1 см от сгиба (рис. 95). Шов приутюжить.

Рисунок 95.

5. Обметать срезы припусков вкруговую на обметочной машине, делая в углах закругления (рис. 96).

Рисунок 96.

6. Выполнить отделочную строчку по нижней части соединения рукава с проймой на 0,7 см от первой строчки (рис. 97). Шов приутюжить.

Рисунок 97.

2 способ:

1–3. См. 1-й способ соединения рукава с проймой.

4. Сделать надсечки в углах на полочке и спинке к концам шва, не доходя 1 мм (рис. 98)

Рисунок 98.

5. Обметать срезы шва втачивания рукава (со стороны полочки и спинки) (рис. 99).

Рисунок 99.

6. Заметать припуск по линии талии на рукаве и приметать точно по линии талии полочки и спинки. Проложить машинную строчку с лицевой стороны на 0,1 см от сгиба (рис. 100). Шов приутюжить.

Рисунок 100.

7. Шов обметать (рис. 101). В подряснике шов обметывается одновременно с верхним срезом подкладки кармана (рис. 102).

Рисунок 101 и Рисунок 102.

8. См. соединение рукава с проймой (1-й способ).

Перед втачиванием рукава в пройму проверить:

! Посадку по рукаву. Если получена слишком большая посадка, то нужно ее убрать, смещая окат рукава к линии талии на одинаковое расстояние со стороны спинки и полочки.

! Соответствие длины открытых участков по линии талии на рукаве (рис. 104) и основных деталях (полочке и спинке) (рис. 103).

Рисунок 103.

Рисунок 104.

2.2.12.7. Особенности обработки русской рясы с подкладкой до линии бедер

Раскрой подкладки.

Подкладка выкраивается после проведения примерки и подрезки изделия по деталям кроя верхней части (рис. 105) следующим образом:

1. Спинка:

– подкладка на спинку выкраивается до линии бедер плюс 2,0 см, на подгибку, линия низа выводится плавно, параллельно линии низа спинки из основной ткани;

– по срезу проймы – припуск и по боковому срезу минус 0,5 см на свободу;

– припуски на швы заложены в деталях кроя верха.

Рисунок 105.

2. Полочка:

– подкладка на полочку выкраивается так же, как на спинке, до линии бедер плюс 2,0 см, линия выводится плавно, параллельно линии низа полочки из основной ткани, образуя с линией борта угол;

– по срезу проймы и по боковому срезу– припуск 0,5 см на свободу;

– по линии борта подкладку уменьшить на следующую величину: ширина подборта в готовом виде минус 1,0 см.

Рисунок 106.

3. Рукав.

Дополнительные припуски на свободу:

– по низу рукава – 2,0 см;

– по боковому срезу внизу по 0,5 см с обеих сторон и свести на нет закругление.

Рисунок 107.

Обработка рукава.

1. Стачать шов рукава из основной ткани и подкладки. Шов заутюжить:

– на заднюю часть рукава (из основной ткани);

– на переднюю часть рукава (из подкладки). В месте закругления уменьшить ширину шва и сделать оттяжку, если ткань сыпучая, то шов обметать.

2. Разделить низ рукава на четыре части (из основной и подкладочной ткани) и поставить контрольные знаки (надсечки). Соединить рукав верха с подкладкой лицевыми сторонами внутрь, вставляя рукав в подкладку, совмещая срезы и контрольные знаки. Низ рукава сметать, равномерно посаживая излишки подкладки, шов обтачать (рис. 108) и заутюжить в сторону подкладки.

Рукав вывернуть на лицевую сторону, шов выметать, образуя кант с внутренней стороны. Проложить отделочную строчку на 0,1 см от края (рис. 109).

Рисунок 108 и Рисунок 109.

3. Закрепить подкладку в рукаве следующим образом:

– на основной ткани отметить 20 см от низа, на подкладке – 20,5 см от низа (0,5 см на уработку), прочертить меловые линии;

– рукав по отмеченным линиям разделить на четыре части на деталях верха и подкладки;

– совместить отметки и рукав сметать по меловым линиям;

– проложить машинную строчку с лицевой стороны по сметочной строчке;

– низ рукава приутюжить.

Рисунок 110.

Обработка подкладки.

Стачать плечевые и боковые срезы на подкладке, боковые срезы обметать, припуски заутюжить в стороны противоположные соответствующим швам изделия из основной ткани.

Подрезать низ подкладки. Подогнуть и застрочить швом вподгибку с закрытым срезом. В готовом виде шов 0,7–1,0 см (рис. 111).

Рисунок 111.

Соединение рукава с проймой на подкладке.

Полочку и спинку из подкладки наколоть на детали из основной ткани по горловине, плечевым швам, по линии середины спинки, к подборту на полочке, по линии талии. Проверить соответствие выкроенной подкладки. Выправить рукав из подкладочной ткани и вколоть его в пройму изнаночными сторонами внутрь (лицевые стороны сверху). Убрать ранее вколотые булавки по горловине, плечевым швам, по линии середины, подборту, линии талии. Вывернуть подкладку на изнаночную сторону. Переколоть булавки, вывертывая припуски на изнаночную сторону. Вметать рукав в пройму. Затем втачать. Шов заутюжить в сторону рукава. Заметать припуск по линии талии на рукаве и приметать точно по линии талии полочки и спинки. Проложить машинную строчку с лицевой стороны на 0,1 см от сгиба. Обметать срезы припусков вкруговую на обметочной машине, делая в углах закругления (если подкладка несыпучая, то срезы можно не обметывать). Шов приутюжить.

2.2.13. Особенности обработки греческого подрясника

2.2.13.1. Соединение клиньев и обработка двустороннего кармана

1. Стачать два клина, оставляя свободными вход в карман и внизу 20–25 см для разреза. Вход в карман располагается 8–9 см от линии талии, длина 17–21 см. На открытых участках для удобства проложить машинную строчку без закрепок с увеличенной длиной стежка (строчка на месте входа в карман удаляется при окончательной отделке подрясника) (рис. 112).

Шов разутюжить. Срезы обметать.

Рисунок 112.

Замечания:

1. Для увеличения прочности нижней части входа в карман нужно поставить укрепитель: двойную полоску ткани настрочить на припуск у входа в карман, сначала сверху, затем снизу.

2. На месте входа в карман выполнить отделочную строчку в виде рамки на 0,1 или 0,5 см от шва, начиная сверху от шва стачивания клиньев. При выполнении строчки на 0,1 см от сгиба необходимо закрепить на месте входа в карман припуски швов клеевой паутинкой.

Рисунок 113.

3. Заметать нижний припуск подкладки кармана на лицевую сторону (рис. 114).

Рисунок 114.

4. Наложить на изнаночную сторону клиньев подкладку кармана лицевой стороной, совмещая верхние и боковые срезы. Настрочить подкладку: снизу на 0,1 и на 0,7 см от сгиба, сверху и по бокам 0,5 см – 1 см от срезов..

5. Карман приутюжить.

Рисунок 115.

2.2.13.2. Соединение боковой и средней частей полочек

Боковую и среднюю части полочек сложить лицевыми сторонами внутрь, уравнивая срезы соединения частей и совмещая на деталях линии талии. Срезы стачать шириной шва 1–1,5 см, заутюжить в сторону средней детали. Шов обметать, отступая от горловины 3–4 см (припуски шва в этом месте будут располагаться под подбортом, и их необходимо подрезать до 0,7–0,9 см) (рис. 116). Проложить отделочную строчку на 0,1 см (рис 117). Шов приутюжить.

Рисунок 116. и Рисунок 117.

2.2.13.3. Обработка поясов и кулиски и соединение их со спинкой

Пояс можно обработать двумя способами: обтачным и накладным. Оба пояса можно настрочить на спинку или один – на спинку, второй соединить с кулиской. В зависимости от способов обработки и соединения рассчитывается размер деталей.

1 способ.

Детали кроя:

1. Пояс – 2 детали:

ширина – 6 см, в готовом виде – 1,5 см;

длина – 0,9–1,3 м (в зависимости от обхвата талии).

2. Кулиска – 1 деталь:

ширина – 6 см, в готовом виде – 4 см; длина – длина линии талии по спинке – 0÷6 см (из них по 2 см – припуски с каждой стороны).

1. Обработка поясов

Сложить пояс вдоль пополам изнаночной стороной внутрь, уравнять срезы, сгиб приутюжить. Заутюжить боковой припуск пояса с одной стороны на изнаночную сторону. Затем пояс сложить вчетверо, соединяя срезы со сгибом, приутюжить. Проложить строчку по краям пояса с двух (рис. 118) или трех сторон (рис. 119). Приутюжить.

Рисунок 118.

Рисунок 119.

2. Определение места расположения кулиски

Верхний край кулиски совпадает с линией талии по боковым сторонам спинки. По бокам кулиска не доходит до боковых линий спинки 2–5 см (зависит от желания заказчика) (рис. 120).

Рисунок 120.

3. Настрачивание поясов на спинку

Пояса настрочить двойной строчкой на лицевую сторону спинки, располагая их обрезными краями к боковым срезам спинки в противоположные стороны: один пояс ниже верхнего края кулиски на 0,5 см, другой выше нижнего края на 0,5 см (рис. 121).

Рисунок 121.

4. Подготовка кулиски и соединение ее со спинкой

Заметать припуски кулиски на изнаночную сторону (рис. 122). Наложить и настрочить кулиску с двух длинных сторон на 0,1 см от сгибов (рис. 123).

Рисунок 122.

Рисунок 123.

2 способ.

1. Обработка поясов

Ширина пояса в готовом виде – 1,5–2,5 см. При ширине 1,5 см пояс обработать как в первом способе. При большей ширине – пояс обрабатывается обтачным способом, ширина

в крое = ширина пояса х 2 ÷ 2 см (припуски на швы). Пояс сложить вдоль пополам лицевой стороной внутрь, уравнять срезы и обтачать с двух сторон, ширина шва – 0,7–1,0 см. Пояс

вывернуть, выметать, располагая шов в сгибе, проложить отделочную строчку с двух (рис. 125) или трех сторон (рис. 126). Приутюжить.

Рисунок 124.

2. Подготовка кулиски

Ширина кулиски в готовом виде – 3–4 см (ширина пояса +1,5 см). Заметать припуски кулиски с длинных сторон на 1,0 см (рис. 127). Настрочить конец пояса на изнаночную сторону кулиски, накладывая его обрезным краем к линии бокового припуска, располагая посередине ширины кулиски. Заметать припуски с боковых сторон кулиски на изнаночную сторону (рис. 129).

Рисунок 125.

Рисунок 126.

Рисунок 127.

3. Настрачивание конца пояса на спинку

Конец второго пояса настрочить двойной строчкой на лицевую сторону спинки, располагая обрезным краем в сторону боковой линии кулиски на 1,5 см от нее и, совмещая середину пояса с серединой ширины места расположения кулиски (рис. 130).

Рисунок 128.

4. Настрачивание кулиски

Наложить и настрочить кулиску с двух длинных сторон на 0,1 см от сгибов (рис. 131).

Рисунок 129.

Рисунок 130.

Рисунок 131.

2.2.13.4. Обработка борта подбортом

1 способ. Обработка борта цельнокроеным подбортом

Ширина подборта – 7 см, в готовом виде – 3,5 см (половина ширины подборта используется в качестве прокладки) (рис. 132).

Перегнуть подборт на изнаночную сторону по линии борта. Заметать и приутюжить сгиб (рис. 133). Отметить на подборте от линии борта его ширину – 3,5 см, прочертить и заметать внутрь прокладочную часть подборта, наметать подборт на полочку, в углу по линии талии заложить вниз складочку. Проложить отделочную строчку по борту на 0,1 см от сгиба и настрочить подборт (рис. 134).

Рисунок 132, Рисунок 133 и Рисунок 134.

2 способ. Обработка борта обтачным подбортом

Подборт выкроить по форме борта и продублировать флизелином. Наложить подборт на лицевую сторону полочки, совместить срезы борта и линии талии. Обтачать борт шириной шва 0,7–1,0 см (рис. 135), выметать с кантом 1 мм со стороны подборта, приутюжить. Подогнуть внутренний срез подборта и наметать на полочку. Проложить отделочную строчку по борту па 0,1 см от шва и настрочить подборт на 0,1 см от сгиба (рис. 136).

Рисунок 135 и Рисунок 136.

2.2.13.5. Обработка рукава

1. Обработка низа рукава обтачной манжетой.

1) Укрепить манжету тонкой клеевой прокладкой (без припусков). Наложить манжету лицевой стороной на изнаночную сторону рукава, уравнять нижние и боковые срезы, сколоть, а затем обтачать низ рукава, не заходя на верхний припуск, ширина шва – 1,0. Припуск обтачивания подрезать до 0,7 см (рис. 137). Приутюжить. Сделать надсечки к концам шва (только на рукаве!) (рис. 85).

Рисунок 137.

2) Манжету вывернуть на лицевую сторону, выметать, верхний срез заметать, делая надсечки в местах закругления (на 1–2 мм не доходя до линии подгибки) (рис. 137), и наметать на рукав. Проложить отделочные строчки по краю манжеты на 0,1 см и настрочить верхний край манжеты. Дополнительно по верхнему краю проложить фигурные отделочные строчки (количество и расположение – по желанию) (рис. 138а).

Рисунок 138а.

3) Выполнить петли на боковой стороне манжеты со стороны задней его части: перпендикулярно боковой стороне, на расстоянии 1 см от нее, снизу – 1,5 см, сверху – 2,5 см или 1,5 см от фигурных строчек (рис. 138б).

Рисунок 138б.

2. Обработка шва рукава.

1) Сложить рукав лицевой стороной внутрь, уравнять передний и локтевой срезы и стачать их точно до шва обтачивания. Шов приутюжить. Под проймой припуск срезать до 0,7–1,0 см (рис. 139) и оттянуть его таким образом, чтобы с лицевой стороны он не затягивал шов.

Рисунок 139.

2) В месте надсечки срез подогнуть. Срезы шва рукава обметать. Конец обметочной строчки спрятать с внутренней стороны. Припуски заутюжить на локтевую часть рукава (рис. 140).

Рисунок 140.

3) Настрочить верхний конец припуска под застежку на манжету (рис. 141). Приутюжить.

Рисунок 141.

Рисунок 142.

2.2.13.6. Соединение рукава с клином

Сложить рукав по линии талии с верхней частью клиньев лицевыми сторонами внутрь, точно совместить швы на рукаве и клиньях. Шов стачать, срезы обметать. Шов заутюжить в сторону рукава (рис. 143).

Рисунок 143.

Продублировать прокладкой внешнюю часть хлястика с изнаночной стороны. Сложить части хлястика лицевыми сторонами внутрь, уравнять срезы и обтачать (рис. 144).

2.2.13.7. Обработка хлястиков и соединение их с полочкой

Рисунок 144.

Хлястик вывернуть, выметать и приутюжить. Проложить отделочную строчку по краю хлястика. На двух хлястиках отметить и выполнить петли (рис. 145). На третий хлястик, будет пришиваться пуговица.

Рисунок 145.

Внешние хлястики наложить на боковые части лицевой стороны полочек, выше линии талии на 1,0–1,5 см от среза. (рис. 146). Внутренний хлястик настрочить на изнаночную сторону правой боковой части полочки, совмещая середину хлястика с линией талии (рис. 147).

Рисунок 146 и Рисунок 147.

2.2.13.8. Соединение рукава и клиньев с полочкой и спинкой

Вставить рукав в пройму, совмещая высшую точку оката рукава с плечевым швом. Совместить линию талии на клине и основных деталях (полочке и спинке) Вметать рукава, делая небольшую посадку в области головки рукава, и сметать боковые стороны клина с полочкой и спинкой. Проложить машинную строчку, шов обметать и заутюжить в сторону клиньев и рукава.

Рисунок 148.

2.2.13.9. Обработка разрезов в боковых швах и низа подрясника.

1. Подготовка обтачек для разрезов.

Выкроить обтачки (параметры указаны на рис. 149) с припусками со всех сторон – 1,0 см (внизу без припусков).

Стачать детали обтачки по длине сверху на 6 см (включая припуск 1 см) (рис. 150). Шов разутюжить, одновременно заутюживая припуски на изнаночную сторону по всей длине среза. Заутюжить припуски сверху и по боковым сторонам.

2. Обработка разрезов обтачками.

Наложить обтачку на изнаночную сторону разреза, точно совмещая концы швов обтачки и клиньев, сгибы обтачек и разреза. Наметать обтачку по всему периметру (кроме нижних срезов) и настрочить на 0,1 см от сгиба (рис. 151). Нижний срез обтачки должен совпадать с линией подгибки. Обтачку приутюжить.

Рисунок 149, Рисунок 150 и Рисунок 151.

3. Обработка низа.

Низ подрясника обработать швом в подгибку с закрытым срезом: заметать нижний припуск в два приема, контролируя, чтобы он не выступал с лицевой стороны разрезов и борта подрясника, проложить машинную строчку (рис. 152), приутюжить.

Рисунок 152.

2.2.14. Особенности обработки греческой рясы

2.2.14.1 Обработка рукава

1. Стачать шов рукава, припуск заутюжить на локтевую часть. Для уменьшения толщины припусков под обтачко, на расстоянии 28 см от низа сделать надсечку на переднем припуске и внизу шов разутюжить. В месте закругления сделать оттяжку на припуске. Ширина шва в готовом виде – 1,0–1,5 см от среза, в месте закругления – 0,7–1,0 см. Шов обметать до надсечки.

Рисунок 153 и Рисунок 154.

2. Цельнокроеную обтачку отвернуть на изнаночную сторону рукава, заметать по линии сгиба, затем срез подогнуть на 1,0 см внутрь и наметать на рукав, настрочить. По низу рукава можно проложить отделочную строчку по желанию (рис. 155).

Рисунок 155.

2.2.14.2 Соединение боковой и средней частей полочки

Сколоть боковую и среднюю детали полочки, совмещая линию талии, стачать. Шов заутюжить на среднюю часть полочки. Срезы обметать, оставляя участок ~ 5,0 см от горловины (необметанный участок среза будет располагаться под подбортом на расстоянии 2–3 см, припуск подрезать до 0,7–0,9 см) (рис. 156). С лицевой стороны проложить отделочную строчку 0,1 см от шва (рис. 157). Приутюжить.

Рисунок 156 и Рисунок 157.

2.2.14.3 Обработка борта подбортом

Ширина подборта в готовом виде – 6 см, с припуском – 7 см. Перегнуть подборт по линии борта на изнаночную сторону, заметать на расстоянии 1 см от сгиба, приутюжить и проложить отделочную строчку по краю борта. Подогнуть внутренний срез подборта припуск и заметать. Наметать подборт на полочку и подшить потайными стежками (рис. 158) или настрочить по всей длине (рис. 159). Борт приутюжить

Рисунок 158 и Рисунок 159.

2.2.14.4 Соединение клиньев

Сложить клинья лицевыми сторонами внутрь, уравнять срезы и стачать по боковой стороне до начала разреза (на участке 30 см от нижнего среза проложить строчку с большими стежками 4–5 мм). Срезы обметать. Шов разутюжить (рис. 160).

2.2.14.5 Соединение рукава и клиньев

Сложить соединенные клинья с рукавом по коротким срезам, совмещая боковые швы. Шов стачать и заутюжить в сторону рукава. Срезы обметать (рис. 161).

Рисунок 160 и Рисунок 161.

2.2.14.6 Соединение рукава и клиньев с полочкой и спинкой

Вставить рукав в пройму, совмещая высшую точку оката рукава с плечевым швом, шов соединения рукава и клиньев с контрольными отметками на полочке и спинке. Вметать рукав в пройму (с минимальной посадкой в области головки рукава), одновременно сметывая клинья с полочкой и спинкой. Шов заутюжить в сторону рукава.

Срезы обметать (рис. 162).

Рисунок 162.

2.2.14.7 Обработка разрезов в боковых швах и низа рясы

Разрезы в боковых швах и низ изделия обрабатываются аналогично, как на греческом подряснике, ширина обтачки в готовом виде составляет 3 см.

Обработка фигурного разреза

По желанию заказчика в боковых швах может быть выполнен фигурный разрез. Для этого необходимо выкроить обтачку: ширина обтачки в готовом виде минус 3,0 см (рис. 163). Припуски на обтачивание и подгибку по 1,0 см. Внешний край обтачки можно обметать, тогда припуск на подгибку не закладывается. Обтачку укрепить клеевой прокладкой.

Рисунок 163.

Подготовить шнур для плетения. Можно взять готовый или выполнить из основной ткани, шнур можно выполнить по долевой или по косой нити. Выкроить полоску ткани шириной 2,0 см, длиной 1,0 м. Шнур, выкроенный по долевой нити, сложить вчетверо (рис. 164, 165).

Рисунок 164.

Рисунок 165.

Приутюжить и прострочить на 1–1,5 мм от края (рис. 166). Для выполнения косого шнура полоску ткани сложить вдоль лицевой стороной внутрь, обтачать 0,5 см от края и вывернуть.

Рисунок 166.

Обтачку лицевой стороной наложить на лицевую сторону разреза, наметать, заметать внешний припуск обтачки на изнаночную сторону. Наметить места расположения шнура. Обтачать, оставив отмеченные под шнур участки, одновременно обтачать низ изделия обтачкой (рис. 167).

Рисунок 167.

Вывернуть обтачку на лицевую сторону, выметать. Вставить в отмеченные места шнур и проложить отделочную строчку на 0,1 см от края. Обтачку настрочить на 0,1 см от сгиба, одновременно застрочить низ изделия. Шнур в местах переплетения можно закрепить потайными стежками (рис. 168).

Рисунок 168.

2.2.14.8. Особенности обработки греческой рясы с подкладкой до линии бедер

Раскрой подкладки.

Подкладка выкраивается после проведения примерки и подрезки изделия по деталям кроя верхней части следующим образом:

1. Спинка:

– подкладка на спинку выкраивается до линии бедер плюс 6,0 см, из них 2,0 см на подгибку, линия низа выводится плавно, параллельно линии низа спинки из основной ткани;

– по линии проймы припуск минус 0,5 см на свободу;

– припуски на швы заложены в деталях кроя верха.

Рисунок 169.

2. Полочка:

– подкладка выкраивается после соединения боковой и средней частей полочки, до линии бедер + 6,0 см, линия выводится плавно, параллельно линии низа полочки из основной ткани, образуя с линией борта прямой угол;

– по линии проймы припуск 0,5 см на свободу;

– по линии борта подкладку уменьшить на следующую величину: ширина подборта в готовом виде – 1,0 см.

Рисунок 170.

3. Рукав:

Дополнительные припуски на свободу:

– по низу рукава – 1,5 см;

– по окату рукава – 0,5 см;

– по линии середины рукава – 0,5 см;

– по линии бедер – 6,0 см;

Рисунок 171.

Обработка рукава.

Рукав обрабатывается подкладкой аналогично рукаву на русской рясе (с подкладкой до линии бедер).

Соединение рукава с проймой на подкладке.

Полочку и спинку из подкладки наколоть на детали из основной ткани по горловине, плечевым швам, по линии середины спинки, к подборту на полочке. Проверить соответствие выкроенной подкладки. Выправить рукав из подкладочной ткани и вколоть его в пройму изнаночными сторонами внутрь (лицевые стороны сверху). Убрать ранее вколотые булавки по горловине, плечевым швам, по линии середины, подборту. Вывернуть подкладку на изнаночную сторону. Переколоть булавки, вывертывая припуски на изнаночную сторону. Вметать рукав в пройму. Затем втачать. Шов заутюжить в сторону рукава.

Рисунок 172.

Обработка низа подкладки.

Подрезать низ подкладки. Подогнуть и застрочить швом вподгибку с закрытым срезом. В готовом виде шов – 0,7–1,0 см.

Соединение подборта с подкладкой

Вывернуть подкладку на изнаночную сторону. Совместить открытые срезы подкладки с подбортом и стачать шириной шва 1,0 см. Шов заутюжить в сторону подборта. Заметать на изнаночную сторону припуск на подборте по всей длине. Наметать, затем настрочить подборт по всей длине наполочку (рис. 173). Борт приутюжить.

Рисунок 173.

* * *

Примечания

⁵

Чертежи не соответствуют масштабу 1:8, так как типография уменьшила чертежи. (Взято из Списка опечаток в конце печатного издания – Редакция Азбуки веры).

⁶

В качестве примера построения используется 50 размер 170 рост 2-я полнотная группа.

⁷

Здесь и далее исправления внесены согласно Списку опечаток в конце печатного издания. – Редакция Азбуки веры.

⁸

В качестве примера построения используется 64 размер 176 рост 3-я полнотная группа.

Глава 1. Общие требованияГлава 3. Конструирование и технология изготовления подризника

Источник: Церковные одежды: Секреты мастерства: Учебное пособие по конструированию и технологии / Под руководством H.М. Булычевой и инокини Алипии (Андрейко). - Н. Новгород, 2016. - 200 с.

Telegram-каналы

Комментарии для сайта Cackle
