Глава 3. Конструирование и технология изготовления подризника

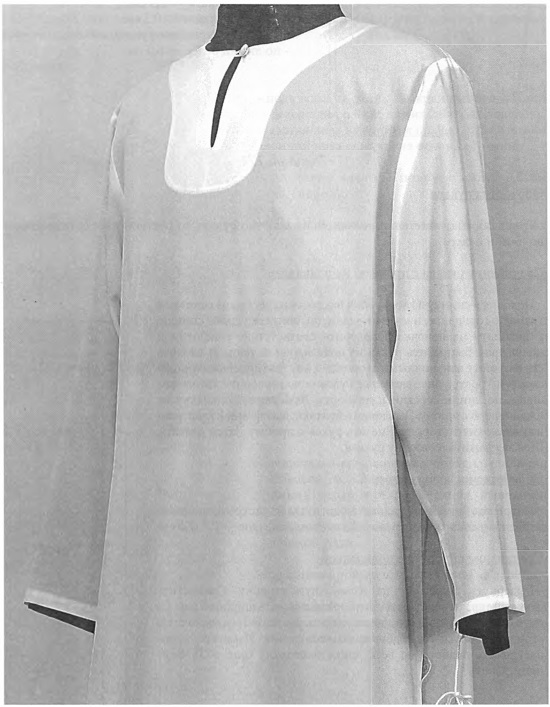

Подризник – нижнее одеяние священника, поверх которого одевают прочие ризы.
3.1. Конструирование подризника
Техническое описание:
Изделие прямого силуэта, слегка расширенное книзу, стандартной длины – 4 см от пола, с длинным рукавом рубашечного кроя, со стороны передней части рукава по низу вставляется шнур (длиной 1,0 м), часть рукава под проймой (19 см) и боковой срез сверху (45 см) остаются открытыми, обрабатываются швом вподгибку с закрытым или открытым обметанным срезом, по низу рукава в шве – разрез, обрабатывается вподгибку с закрытым срезом или обтачивается манжетой, горловина обрабатывается обтачкой, по середине переда от горловины разрез (13,5 см), сверху застёжка в виде руликовой петли и пуговица, на спинке в области лопаток – крест, низ изделия оформляется бахромой и галуном.
Технический рисунок подризника
Рисунок 174.
3.1.1. Используемые материалы и детали кроя
Используемые материалы:
1. Шелк (креп, креп–сатин, атлас, вискозный шелк и т.п.) однотонный белый (светлый) – 3,0–4,5 м при ширине ткани 150 см (зависит от размера и роста).
2. Бахрома – 2,1–2,8 м.
3. Галун (тесьма) – 2,1–2,8 м.
4. Крест готовый – 1 штука (или галун – 0,25 м). 5. Пуговица – 1 штука.
6. Шнур – 2,0 м.
Детали кроя:
1. Спинка – 1 деталь со сгибом.
2. Перед – 1 деталь со сгибом.
3. Рукав – 2 детали.
4. Обтачка горловины спинки – 1 деталь со сгибом.
Обтачка горловины переда – 1 деталь со сгибом. 5. Петля – полоска ткани, выкроенная по косой, длиной 4 см, шириной 2 см.
6. Подманжета – 2 детали (если рукав с цельно-кроеной манжетой).
3.1.2. Расчетное построение чертежа подризника.
Размерные признаки на базовую типовую фигуру 50-го размера 2-ой полнотной группы III роста 170–100–82
1. Влт = 109,5
2. Сш = 20,3
3. Сг3 = 50,0
4. Ст = 41,0
5. Шг = 18,9
6. Шс = 20,5
7. Дтс2 = 48,9
8. Дтп2= 46,8
9. Шп = 15,6
10. Впк2= 48,1
11. Впкп2 = 46,7
12. Дрзап = 62,0
13. Оп = 31,7
14. Впрз2 = 24,9
15. Озап = 18,4
| № | Название линий | Расчетная формула | Вычисление | Результат |
| Построение чертежа спинки | ||||
| 1 | Построить прямой угол с вершиной в т. А. | |||
| 2 | От т. А ↓ отложить отрезок АГ. Через т. Г провести горизонтальную линию – линию груди. | АГ = Впрз2 + Ппр Ппр = 8,5 | АГ = 24,9 + 8,5 | 33,4 |
| 3 | От т. А ↓, отложить отрезок АТ. Через т. Т провести горизонталь-ную линию – линию талии. | АТ = Дтс2 | АТ = 48,9 | 48,9 |
| 4 | От т. Т ↓, отложить отрезок ТН. Через т. Н провести горизонталь-ную линию – линию низа. | ТН = Дю = Влт – 4 | ТН = 109,5 – 4,0 | 105,5 |
| Построение горловины спинки | ||||
| 5 | От т. А →по горизонтали отложить отрезок АА1 – ширину горловины. | АА1 = Сш/3 + Пшгор Пшгор = 2÷3 | АА1 = 20,3/3 + 3,0 | 9,8 |
| 6 | От т. А ↓, отложить АА2 – глубину горловины. | АА2 = АА1/3 | АА2 = 9,8/3 | 3,2 |
| 7 | Точки А1 и А2 плавно соединить по лекалу. | |||
| Построение линии плеча | ||||
| 8 | Положение конца плечевого шва определяют путем пересечения двух дуг А1 П и ТП. | А1П = Шп + Пшп Пшп = 2,0 ТП = Впк2 + Пвпк Пвпк = 2,0 | А1П = 15,6 + 2,0 ТП = 48,1+ 2,0 | 17,6 50,1 | |||||||||
| 9 | Соединить прямой линией точки А1 и П | ||||||||||||
| Построение линии проймы | |||||||||||||
| 10 | От т. Г → отложить отрезок ГГ1, определяющий ширину спинки по линии груди. | ГГ3 = СГЗ /2 + 7 | ГГ1= 50,0 /2 + 7 | 32,0 | |||||||||
| 11 | От т. П к линии A1П ↓ отложить ⊥ ПП1. | ПП1 = 3,0 | 3,0 | ||||||||||
| 12 | От т. Г → отложить ширину спины. | ГГ2 = Шс + 3,0 | ГГ2 = 20,5 + 3,0 | 23,5 | |||||||||
| 13 | От т. Г2 ↑ провести вертикальную линию, от т. П к этой линии провести перпендикуляр. Точку пересечения обозначить т. П2. | ||||||||||||
| 14 | От т. Г2 ↑ отложить вспомогательную т. 1 | Г21 = Г2П2/2 | Г21 = 26,4/2 | 13,2 | |||||||||
| 15 | На биссектрисе угла 1Г2Г1 отложить вспомогательную т. 2. | Г2 2 = 4,0 | 4,0 | ||||||||||
| 16 | Провести линию проймы плавной линией по лекалу, соединяя точки Π, П1, 1, 2 и Г1. | ||||||||||||
| Построение боковой линии и линии низа | |||||||||||||
| 17 | От т. Н → отложить ширину низа. | ΗΗ1 = ТΓ1 + 0,12 х ΓΗ ГН = ТГ + ТН | ΗΗ1 = 32,0 + 0,12 х 121 | 46,5 | |||||||||
| 18 | Соединить точки Г1 и H1 прямой линией. | ||||||||||||
| 19 | От т. T1 по линии Г1H1 отложить длину изделия от линии груди. | Г1Н2 = ГН – (1÷2) зависит от свойств ткани | Г1Н2 = 121,0 – 1 | 120 | |||||||||
| 20 | От т. Н2 ← к линии Г1H1 построить ⊥ H2H3. | H2H3 = 3,0 | 3,0 | ||||||||||
| 21 | Провести линию низа, плавно соединяя точки Н, Н2 и Н3. | ||||||||||||
| 22 | Отметить место настрачивания креста. От т. Г ↑ отложить отрезок ГК = 10, т. К – центр креста. | ||||||||||||
| Построение обтачки горловины | |||||||||||||
| 23 | Внутренняя линия обтачки совпадает с линией горловины, внешнюю линию построить ‖ на расстоянии ширины обтачки – 5,0 см. | ||||||||||||
| Построение чертежа переда | |||||||||||||
| 1 | Построить угол с вершиной в точке А. | ||||||||||||
| 2 | От т. А ↓ отложить отрезок АТ. Через т. Т провести линию талии. | АТ = Дтп2 | АТ = 46,8 | 46,8 | |||||||||
| 3 | От т. Т↓ отложить отрезок ТГ и начертить линию груди. | ТГ = ТГ (с чертежа спинки). | ТГ = 16,0 | 16,0 | |||||||||
| 4 | От т. Т1 отложить длину изделия и провести линию низа. | ТН = Влт – 4,0 | ТН = 109,5 – 4,0 | 105,5 | |||||||||
| Построение линии горловины | |||||||||||||
| 5 | От т. А ← отложить ширину горловины | АА1 = АА1 (с чертежа спинки). | АА1 = 9,8 | 9,8 | |||||||||
| 6 | От т. А´ ↓ отложить глубину горловины. | АА2 = АА1 | АА2 = 9,8 | 9,8 | |||||||||
| 7 | Соединить точки А1 и А2 дугой окружности с радиусом AA1. | ||||||||||||
| Построение линии плеча | |||||||||||||
| 8 | Положение конца плечевого шва определяют путем пересечения двух дуг А1П и ТП. | А1П = Шп +Пшп Пшп = 2,0 ТП = Впкп2 + Папкп2 Папкп2 = 2,0 | А1П = 15,6 + 2,0 ТП = 46,7 + 2,0 | 17,6 48,7 | |||||||||
| 9 | Соединить прямой линией точки А1 и П. | ||||||||||||
| Построение линии проймы | |||||||||||||
| 10 | От т. Г → отложить отрезок ГГ1, определяющий ширину полочки по линии груди. | ГГ1= СГЗ /2 + 7 | ГГ1= 50,0 /2 + 7 | 32,0 | |||||||||
| 11 | От т. П к линии A1П ↓ отложить ⊥ ПП1. | ПП1 = 3,0 | 3,0 | ||||||||||
| 12 | От т. Г → отложить ширину груди. | ГГ2 = Шг + 4,0 | ГГ2 = 18,9 + 4,0 | 22,9 | |||||||||
| 13 | От т. Г2 ↑ провести вертикальную линию. От т. П к этой линии провести перпендикуляр. Точку пересечения обозначить т. П2. | ||||||||||||
| 14 | От т. Г2 ↑ отложить вспомогательную т. 1 | Г21 = Г2П2/2 | Г21 = 24,0/2 | 12,0 | |||||||||
| 15 | На биссектрисе угла 1Г2Г1 отложить т. 2. | Г2 2 = 4,5 | 4,5 | ||||||||||
| 16 | Провести линию проймы плавной линией по лекалу, соединяя точки Π, П1, 1, 2 и Г2. | ||||||||||||
| Построение боковой линии и линии низа | |||||||||||||
| 17 | От т. Н ← отложить ширину низа. | ΗΗ1 = ΗΗ1 (с чертежа спинки). | ΗΗ1 = 46,5 | 46,5 | |||||||||
| 18 | Соединить точки Г1 и H1 прямой линией. | ||||||||||||
| 19 | От т. Г1 по линии Г1H1 отложить длину изделия от линии груди. | Г1Н2 = Г1Н2 (с чертежа спинки). | Г1Н2 = 120,0 | 120 | |||||||||
| 20 | От т. Н2 ← к линии Г1H1 построить H2H3. | H2H3 = 3,0 | 3,0 | ||||||||||
| 21 | Провести линию низа, плавно соединяя точки Н, Н2 и Н3. | ||||||||||||
| Построение обтачки горловины | |||||||||||||
| 22 | Обтачка горловины строится совместно с обтачкой разреза по середине переда, внутренняя линия совпадает с линией горловины. | ||||||||||||
| 23 | От т. А ↓ отложить длину разреза А2А3 | А2А3 = 13,0 | 13,0 | ||||||||||
| 24 | Вывести внешнюю линию обтачки ‖ линии горловины на расстоянии ширины обтачки – 5,0 см и плавной вогнутой линией соединить с обтачкой разреза (к ширине обтачки разреза добавить припуск – 0,5 см на обтачивание), внизу линию закруглить. | ||||||||||||
| Построение чертежа рукава | |||||||||||||
| 1 | Провести две взаимно перпендикулярные линии, точку их пересечения обозначить т. О. | ||||||||||||
| 2 | От т. О ↑ отложить высоту оката рукава. | ОО1 =12,0 | 12,0 | ||||||||||
| 3 | Из т. О1 на горизонтали, проведенной через т. О ← и → делают засечки циркулем, равные ½ длины проймы. | Ο1Ρ1 = О1Р2 = Дпр/2 Дпр замерить с чертежа спинки и переда | Ο1Ρ1 = О1Р2 = (3,15 + 30)/2 | 30,7 | |||||||||
| 4 | Определить положение локтевого и переднего переката. | ОРп = ОРл = ОР1/2 | ОРп = ОРл = 28,3/2 | 14,2 | |||||||||
| 5 | Из точек Рп и Рл ↑ провести вертикали и отложить на них отрезки, определяющие положение вспомогательных точек 1 и 2. | Рп1 = ОО1/2 – 0,5 Рл2 = Рп1 + 1,0 | Рп1 = 12/2 – 0,5 Рл2 = 5,5 + 1,0 | 5,5 6,5 | |||||||||
| 6 | Соединить т. О, с точками 1 и 2, из середин полученных отрезков О11 и О12 восстановить ⊥ , на которых отложить отрезки длиной 1,5 см. | ||||||||||||
| 7 | Соединить точки Р2,2, Р1, 1, из середин полученных отрезков опустить ⊥ , на которых отложить отрезки – 1,0 см. | ||||||||||||
| 8 | Линию оката провести через точки Р1, 1, O1, 2, Р2 и концы перпендикуляров. | ||||||||||||
| 9 | Из т. O1 ↓ отложить отрезок О1Н и построить линию низа. | О1Н = Дрзап + 6,5 | О1Н = 62,0 + 6,5 | 68,5 | |||||||||
| 10 | От т. H ← и → отложить ½ ширины рукава. | HH1 = НН2 = (Оз + (8÷10))/2 | HH1 = НН2 = (18,4 + (8÷10))/2 | 14,0 | |||||||||
| 11 | Соединить прямыми линиями точки Р1 и H1, Р2 и Н2. | ||||||||||||
| 12 | От т. H ↑ отложить отрезок НН3. | НН3 = 1,5 | 1,5 | ||||||||||
| 13 | Линию низа оформить плавной линией по лекалу через точки Н1, Н3 и Н2. | ||||||||||||
| 14 | От т. H1 и Н2 ↑отложить по линиям H1P1 и Н2Р2 ширину манжеты (или длину разреза). | Н1 М1 = Н2М2 = 13,0 | 13,0 | ||||||||||
| 15 | Провести верхнюю линию подманжеты || линии низа, соединяя точки M1 M2 (Если рукав с цельнокроеной манжетой). | ||||||||||||
| 16 | На серединах отрезков P1M1 и Р2М2 построить перпендикуляры 1,0 см. | ||||||||||||
| 17 | Переднюю и локтевую линии оформить плавными через концы перпендикуляров. | ||||||||||||
| 18 | Измерить длину оката рукава по кривой и сравнить с длиной проймы. Разница между ними образует посадку рукава, она должна быть 1,5-–2,0 см. | ||||||||||||
| 19 | От т. Р2 по окату рукава отложить длину проймы спинки + ½ посадки и поставить т. О2 – точку оката рукава. | ||||||||||||
Чертеж 13. Подризник.
3.2. Технология изготовления подризника.
Припуски при раскрое:
– по плечевым срезам – 2,0 см;
– по пройме – 1,5 см;
– по боковым срезам – 2,0 см;
– по срезу горловины – 1,0 см;
– по низу изделия – 4,0 см;
– по окату рукава – 1,5 см;
– по переднему и локтевому срезам – 2,0 см;
– по нижнему срезу рукава – 2,0 см;
– по всем срезам обтачек – 1,0 см.
3.2.1. Блок-схема изготовления подризника
1 вариант
(с обработкой открытых участков швом вподгибку с открытым и обметанным срезом)
Блок-схема изготовления подризника
2 вариант
(с обработкой открытых участков швом вподгибку с закрытым срезом).
3.2.2. Нанесение контрольных линий и знаков

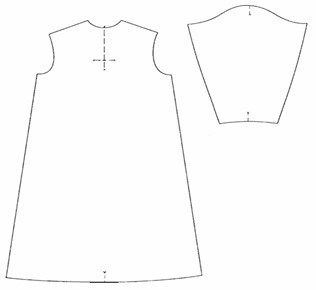

Линии и контрольные знаки наносят с лицевой стороны изделия сначала по линейке мылом (или спец, мелом), затем по намеченным линиям проложить прямые стежки:
– по спинке сверху 23–25 см и 3–4 см снизу (рис. 175);
– на переде 14,5 см сверху и 3–4 см снизу (рис. 177);
– на рукаве по низу – 3–4 см (рис. 176);
Отметить нитками контрольные знаки:
– высшую точку оката рукава;
– место расположения креста.
Рисунок 175. и Рисунок 176.
Рисунок 177.
3.2.3. Настрачивание креста на спинку
Готовый вышитый крест наложить на спинку изделия, совмещая центр креста с контрольной отметкой по линии середины спинки, наколоть и настрочить (при необходимости наметать) (рис. 178).
Если вместо готового креста используется галун (тесьма), то необходимо подготовить из него крест:
– разрезать галун (0,25 м) на две равные части, подогнуть открытые срезы по 1 см внутрь и заутюжить;
– сложить две перекладины в виде креста, закрепить булавками, контролируя симметричность и перпендикулярность сторон, наложить на отмеченное место, наметать, проверить качество и правильность визуальным осмотром и настрочить (рис. 179).
Рисунок 178 и Рисунок 179.
Обработка плечевых швов.
Вариант 1.
Сложить перед и спинку лицевыми сторонами внутрь, совмещая плечевые срезы. Стачать плечевой шов двойной строчкой шов в шов, (если ткань очень тонкая, то прокладывается одна строчка). Обметать срезы. Шов заутюжить на сторону спинки. Ширина шва в готовом виде 1–1,5 см (рисунок 180).
Вариант 2.
Обработать плечевой шов двойным швом. Ширина шва в готовом виде – 0,7–1,0 см.
Рисунок 180 и Рисунок 181.
3.2.4. Обработка горловины и разреза спереди
1. Подготовка обтачек для горловины

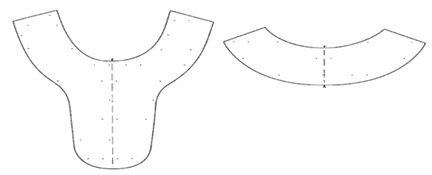

Выкроенные обтачки продублировать, используя тонкий флизелин или дублерин. Наметить линию середины на передней и задней обтачках, по намеченным линиям проложить прямые сметочные стежки (рис. 182, 183).
Рисунок 182 и Рисунок 183.
2. Обработка петли
Сложить косую бейку вдоль пополам, совмещая срезы, обтачать (рис.184), вывернуть и слегка (на весу) поутюжить (рис. 185). Можно использовать готовую петлю.
Рисунок 184 и Рисунок 185.
3. Соединение обтачек спинки и переда
Сложить обтачки спинки и переда лицевыми сторонами внутрь, совмещая плечевые срезы. Стачать плечевые швы, ширина – 1,0см. Швы разутюжить. Выровнять обтачку, подрезая до ширины 6,0 см (рис. 186). Края обтачки подогнуть на 1,0 см внутрь и заметать (рис. 187). Проверить качество подготовленной обтачки.
Рисунок 186 и Рисунок 187.
4. Соединение обтачки с горловиной
Наложить обтачку лицевой стороной на лицевую сторону подризника, совмещая срезы горловины, плечевые швы и контрольные знаки (линии середины). Наметать обтачку по линии горловины и по линии середины переда.
Вставить петлю в шов обтачивания с правой стороны разреза, максимально близко к горловине. Обтачать горловину и разрез спереди (рис. 188). Разрез обтачивается на расстоянии 0,5 см от линии середины переда, внизу треугольником (рис. 189). Петлю можно вставлять после обтачивания разреза, для этого необходимо оставить участок 1,0 см сверху от горловины открытым.
Выполнить разрез по линии середины, не доходя 1 мм до угла, сделать надсечки в боковые стороны рамки выреза к углам. Припуски обтачивания подрезать до 0,5–0,7 см. При необходимости в местах закругления горловины сделать на припуске надсечки.
Рисунок 188 и Рисунок 189.
Обтачку вывернуть, шов выметать, делая кант 1 мм со стороны обтачки. Слегка приутюжить. Вставить петлю в открытый участок (если петля не была вставлена в шов обтачивания). Проложить отделочную строчку по краю горловины и разреза (1,5–2,0 мм от края), начиная от плечевого шва (рис. 190).
Рисунок 190.
Наметать обтачку на перед и спинку. Проложить строчку на 0,1 см от подогнутого края обтачки (рис. 191).
Удалить сметочные нитки. Горловину приутюжить. Пришить пуговицу с левой стороны (рис. 192).
Рисунок 191 и Рисунок 192.
3.2.5. Соединение рукавов с проймами
В подризнике рукава соединяются с открытыми проймами. Для этого должны быть обработаны плечевые швы, а боковые оставляют необработанными.
Изделие положить лицевой стороной вниз на стол, проймой к себе, затем вколоть рукав, совмещая контрольные метки, таким образом, чтобы шов соединения смотрел наверх. Посадка со стороны рукава составляет 1,5–2,0 см. Рукав вметать со стороны проймы, распределяя посадку по окату рукава. Втачать рукав двумя строчками (за исключением очень тонких тканей) шириной шва 1,0–1,5 см (рис. 193). Втачивание выполняют со стороны рукава. Обметать срезы со стороны проймы. Приутюжить припуски шва со стороны рукава, заходя на изделие на 1,0 см.
Рисунок 193.
3.2.6 Обработка боковых швов и швов рукавов. Обработка открытых участков в боковых швах и рукавах
Вариант 1.
Обметать боковые срезы и срезы рукавов. Сметать полностью боковые швы и швы рукава. Стачать швы до открытых участков. Удалить нитки сметывания в местах прокладывания строчки, оставляя на открытых участках (рис. 194). Швы разутюжить. Удалить нитки сметывания на открытых участках. Проложить отделочные строчки на расстоянии 0,5–0,7 см от сгиба на открытых частях в виде рамки (рис. 195, 196). Швы приутюжить.
Рисунок 194, Рисунок 195 (в центре) и Рисунок 196.
Вариант 2.

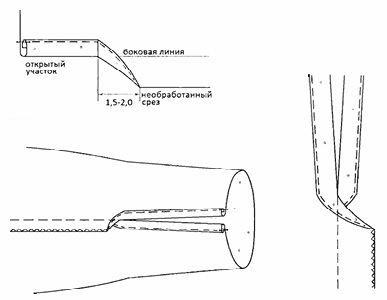

Открытые участки обработать швом вподгибку с закрытым срезом. Начинать и заканчивать швы нужно постепенно, сводя на нет (рис. 197). Швы приутюжить.
Стачать боковые швы и швы рукавов. Срезы обметать. Швы заутюжить в сторону спинки (рис. 198, 199).
Рисунки 197 (верхний), Рисунок 198 и Рисунок 199.
3.2.7. Обработка низа рукавов
Вариант 1.

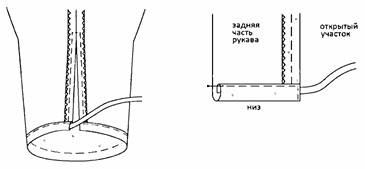

Низ рукавов обработать швом вподгибку с закрытым срезом, вставляя шнур в шов со стороны задней половинки рукава (рис. 200, 201). Ширина шва в готовом виде – 1,0–1,2 см.
Рисунок 200 и Рисунок 201.
Вариант 2. Обработка низа рукава обтачной манжетой.
Низ рукавов обтачивается манжетами до обработки швов рукавов.
Продублировать манжету тонким флизелином. Заметать верхний срез на 1,0 см и заутюжить. Наложить манжету лицевой стороной на лицевую сторону рукава, совмещая нижние и боковые срезы, наметать с трех сторон (исключая верхнюю сторону), вставляя шнур со стороны задней половинки. Обтачать манжету (рис. 202).
Рисунок 202.
Далее стачивается шов рукава, обметываются срезы, шов заутюживается на локтевую часть рукава или разутюживается.
Вывернуть манжету на лицевую сторону, выправить и выметать. Верхний заметанный край наметать на рукав. Проложить по всему контуру манжеты отделочную строчку на расстоянии 1 мм от края (рис. 203, 204).
Манжету приутюжить.
Рисунок 203 и Рисунок 204.
3.2.8 Обработка низа изделия
Оформление низа подризника галуном и бахромой
Выровнять и подрезать низ подризника (предварительно померив на фигуре заказчика или манекене). Обработать низ подризника швом вподгибку с закрытым срезом. Ширина подгибки в готовом виде – 1,5–3,0 см.
Низ подризника может быть оформлен одним или двумя рядами галуна (тесьмы), бахромой, а так же вышивкой. Расстояние между рядами галунов, галуном и бахромой, между вышивкой и бахромой подбирается индивидуально.
Перед соединением бахромы и галуна с подризником необходимо продекатировать галун и проутюжить верхний край бахромы (тесьму) при невысокой температуре.

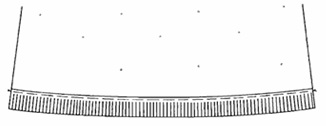

Бахрому наметать по низу изделия с легкой посадкой, таким образом, чтобы нижний край ее совпадал с низом изделия (рис. 205) или был приподнят на 1,0–1,5 см. Если верхний край бахромы будет перекрываться галуном, то концы бахромы располагать встык. В противном случае один конец подогнуть и наложить на другой.
Рисунок 205.

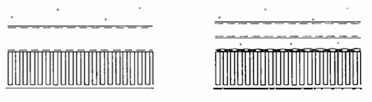

Далее наложить галун на низ изделия так, чтобы нижний край перекрывал тесьму бахромы, наколоть и наметать с небольшой слабиной. Настрочить галун двумя строчками (по нижней и верхней сторонам). Приутюжить галун, не касаясь утюгом непосредственно бахромы.
Если верхний край бахромы оформлен декоративно, бахрома и галун (если есть в таком случае) настрачиваются отдельно.
Рисунок 206 и Рисунок 207.
