Глава 5. Конструирование и технология изготовления дьяконского облачения
Стихарь – верхнее богослужебное одеяние диаконов и клириков, длинная одежда в виде рубахи, расширяющейся к низу, с вырезом для головы, без ворота.
Орарь – длинная полоса из парчовой или другой цветной материи, которую диаконы носят на левом плече поверх стихаря.
5.1. Конструирование дьяконского облачения
Техническое описание.
Стихарь – изделие трацепевидного силуэта, с квадратной проймой, рукав прямой, укороченный; изделие по боковым швам и частично по рукаву (от проймы) не стачивается, соединяется с помощью петель со стороны переда и пуговиц со стороны спинки (по 5 штук с каждой стороны), стихарь обрабатывается подкладкой; по краю низа изделия и рукавов, боковых сторон, горловине и вырезу спереди прокладывается галун шириной 1.5 см, широкий галун (4–6 см) настрачивается на расстоянии 17,5 см от низа изделия, 13.5 см от низа рукавов и по кокетке; на спинке в центре кокетки располагается крест, спереди горловина закрепляется с помощью петли и пуговицы, на левом плечевом шве пришивается пуговица, на которой держится орарь.
Орарь – полоса ткани на подкладке, шириной 12–14 см, длина зависит от размера стихаря (длина переда плюс длина спинки). По краю и на расстоянии 19–21 см с каждого конца прокладывается галун 1–1,5 см, бахрома настрачивается на концах ораря в два ряда: по краю и за поперечным галуном, по всей длине ораря равномерно располагаются семь крестов, посередине в шов вставляется петля.
Поручи – рассматривались в главе 4.

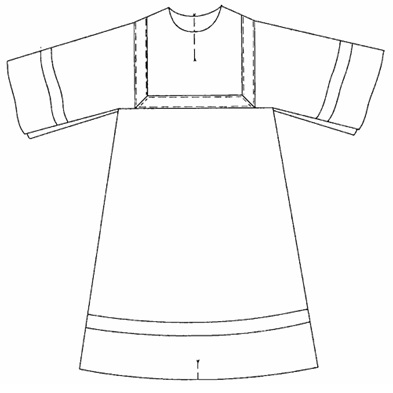

Технический рисунок диаконского облачения.
Рисунок 258.
5.1.1. Используемые материалы и детали кроя
Используемые материалы:
1. Основной материал (парча, жаккардовый шелк, бархат, велюр, тафта и т.п.) – 4,2–4,5 м (в зависимости от размера, роста и раппорта рисунка).
2. Подкладочный материал (шелк подкладочный, атлас, вискоза и т.п.) – 4,0–4,3 м (без учета усадки).
3. Прокладочный материал:
1) клеевая бортовка – 0,6 м (при ширине 70 см),
2) дублерин – 0,3 м (при ширине 150 см).
4. Галуны:
шириной 4–6 см – 5,6–6,0 м,
шириной 2 см – 14–16,7 (в зависимости от роста и размера), шириной 1,5 см – 3,0 м.
5. Бахрома (для ораря) – 0,5 м.
6. Комплект крестов (большой крест – 1 шт. – на стихарь, крест (9x9 см) – 7 шт. – на орарь, крест 7x7 см – 2 шт. – на поручи).
7. Шнур – 3,7 м.
8. Пуговицы – 12 штук.
9. Нитки – 1–2 катушки (цвет основной ткани и цвет галунов).
Детали кроя из основного материала:
1. Спинка – 1 деталь со сгибом.
2. Перед – 1 деталь со сгибом.
3. Рукав – 2 деталь.
4. Орарь – 1 деталь.
5. Поруч – 2 детали.
Детали кроя из подкладочного материала:
1. Спинка – 1 деталь со сгибом.
2. Перед – 1 деталь со сгибом.
3. Рукав – 2 деталь.
4. Орарь – 1 деталь.
5. Поруч – 2 детали.
Детали кроя из прокладочного материала:
Клеевая бортовка:
1. Орарь – 1 деталь.
2. Поруч – 4 детали.
Дублерин:
1. Орарь – 1 деталь.
Замечания:
1. Если в качестве подкладочного материала используется вискоза с хлопком, то деталь подкладки ораря можно не дублировать.
2. Вместо клеевой бортовки можно использовать прокладочную ткань из двунитки.
5.1.2 Расчетное построение чертежа стихаря
Размерные признаки на базовую типовую фигуру 50-го размера 2-ой полнотной группы IV роста 176–100–88.
1. Влт = 109,9
2. Сш = 20,5
3. Сг3 = 50,0
4. Ст = 44,0
5. Дтс2= 48,2
6. Дтп2= 46,9
7. Впк2= 47,5
8. Впкп2 = 46,8
9. Шп = 15,5 ]
10. Дрзап = 59,4
| № | Название линий | Расчетная формула | Вычисление | Результат |
| Построение чертежа спинки | ||||
| 1 | Построить прямой угол с вершиной в т. А. | |||
| 2 | От т. А ↓, отложить отрезок АТ. Через т. Т провести горизонталь-ную линию – линию талии. | АТ = Дтс2 | АТ = 48,2 | 48,2 |
| 3 | От т. Т ↓, отложить отрезок ТН. Через т. Н провести горизонталь-ную линию – линию низа. | ТН = Дю = Влт – 10,0 | ТН = 109,9 – 10,0 | 99,9 |
| 4 | От т. Т ↑ отложить отрезок ТК и через т. К провести линию кокетки. | Тк = 1/6 Дтс2 | Тк = 48,2/6 | 8,0 |
| Построение горловины, линии плеча и проймы | ||||
| 5 | От т. А →по горизонтали отложить отрезок АА1 – ширину горловины. | АА1 = Сш/3 + Пшгор Пшгор = 2÷3 | АА1 = 20,5/3 + 2,0 | 8,8 |
| 6 | От т. А ↓, отложить АА2 – глубину горловины. | АА2 = АА1/3 + 1,0 | АА2 = 8,8/3 + 1,0 | 3,9 |
| 7 | Положение конца плечевого шва определить путем пересечения двух дуг А1П и ТП. | A1П = Шп ТП = Впк2 + 0,5 | A1П = 15,5 ТП = 47,5 + 0,5 | 15,5 48,0 | ||||||
| 8 | Точки А1 и П соединить прямой линией. | |||||||||
| 9 | Расширить горловину на 0,5 см от т. А1 по линии плеча. Полученную точку A1´ соединить плавной линией с т. А2. | |||||||||
| 10 | Из точки Π ↓ опустить перпендикуляр на линию кокетки – линия проймы. Точку пересечения обозначить т. K1. | |||||||||
| Построение боковой линии и линии низа | ||||||||||
| 11 | От т. К → отложить ширину спинки по линии кокетки. | КК2 = (Сг3 + 10,0)/2 | КК2 = (50,0 + 10,0)/2 | 30,0 | ||||||
| 12 | От т. H1 → отложить ширину низа. | HH1 = 0,15 х KH + КК2 | HH1 = 0,15 х 108 + 30 | 46,2 | ||||||
| 13 | От т. H1 ↑ отложить отрезок Н1Н2 | Н1Н2 = 5,0 | 5,0 | |||||||
| 14 | Соединить прямой линией точки К2 и Н2. | |||||||||
| 15 | Соединить точки Н и Н2 плавной линией. | |||||||||
| 16 | Провести нижние линии настрачивания галунов: верхний галун совпадает с линией кокетки KK1П; нижний – параллельно линии низа ↑ на 17,5 см. | |||||||||
| Построение чертежа переда | ||||||||||
| 1 | Построить угол с вершиной в точке А. | |||||||||
| 2 | От т. А ↓ отложить отрезок АТ. Через т. Т провести линию талии. | АТ = Дтп2 + 1,5 | АТ = 46,9 + 1,5 | 48,4 | ||||||
| 3 | От т. Т↓ отложить отрезок ТН. Через т. Н провести линию низа. | ТН = Дю = Влт – 10,0 | ТН = 110,1 – 10,0 | 100,1 | ||||||
| 4 | От т. Т ↑ отложить отрезок ТК и через т. К провести линию кокетки. | ТК = ТК (с чертежа спинки) | ТК = 8,0 | 8,0 | ||||||
| Построение линии горловины, плеча и проймы | ||||||||||
| 5 | От т. А ← отложить ширину горловины | АА1 = АА1 (с чертежа спинки). | АА1 = 8,8 | 8,8 | ||||||
| 6 | От т. А ↓ отложить глубину горловины. | АА2 = АА1 + 2,0 | АА2 = 8,8 + 2,0 | 10,8 | ||||||
| 7 | Положение конца плечевого шва определить путем пересечения двух дуг А1П и ТП. | A1П = Шп ТП = Впкп2 + 0,5 | A1П = 15,5 ТП = 48,8 + 0,5 | 15,5 49,3 | ||||||
| 8 | Соединить прямой линией точки А1 и П. | |||||||||
| 9 | Расширить горловину на 0,5 см от т. A1 по плечевой линии. Полученную точку А1´ соединить плавной линией с т.А2. | |||||||||
| 10 | Отметить длину застежки переда, от т. А2 ↓ отложить отрезок А2А3. | ПП1 = 3,0 | 3,0 | |||||||
| Построение боковой линии и линии низа | ||||||||||
| 11 | От т. К ← отложить ширину переда по линии кокетки. | КК2 = КК2 (с чертежа спинки) | КК2 = 30,0 | 30,0 | ||||||
| 12 | Построить линию проймы: от т. К2 → отложить отрезок K2K1 и соединить точки П и K1 прямой линией. | K2K1 = K2K1 (с чертежа спинки) | K2K1 = 7,0 | 7,0 | ||||||
| 13 | От т. Н ← отложить ширину низа. | НН1 = НН1 (с чертежа спинки) | НН1 = 46,2 | 46,2 | ||||||
| 14 | От т. H1 ↑ отложить отрезок H1H2 | H1H2 = 5,0 | 5,0 | |||||||
| 15 | Соединить прямой линией точки К2 и Н2. | |||||||||
| 16 | Соединить точки Н и Н2 плавной линией. | |||||||||
| 17 | Линии настрачивания галунов проводятся аналогично спинки. | |||||||||
| Построение чертежа рукава | ||||||||||
| 1 | Провести две взаимно перпендикулярные линии, точку их пересечения обозначить т. О. | |||||||||
| 2 | От т. О ↑ отложить высоту оката рукава. | ОО1 =5,0 | 5,0 | |||||||
| 3 | Из т. О1 на горизонтали сделать засечки радиусом слева O1K1, справа O1K2. | Ο1К1 = ПК1 (с чертежа спинки) O1K2 = ПК1 (с чертежа спинки) | Ο1К1 = 33,6 Ο1К2 = 33,0 | 33,6 33,0 | ||||||
| 4 | От т. O1 отложить длину рукава. | O1H = Дрзап – 5,0 | O1H = 59,4 – 5,0 | 54,4 | ||||||
| 5 | Через т. Н провести горизонталь. | |||||||||
| 6 | Из точек K1 и К2 опустить перпендикуляры на горизонталь и точку пересечения обозначить т. Н1 и Н2. | |||||||||
| 7 | На рукаве отметить открытый участок: от т. K1 и К2 ↓ отложить отрезок K1K2 (с чертежа спинки или полочки). | |||||||||
| 8 | Длина открытого участка – 13,5 см | |||||||||
| 9 | Нижняя линия галуна проводится на расстоянии 13,5 см от линии низа. | |||||||||
5.1.3 Расчет размеров ораря
Орарь представляет собой прямоугольник шириной 12 см (стандартная ширина), длина = Дсп + Дпол (от точки основания шеи) + 5,0 см (на полноту).
Рисунок 0259.

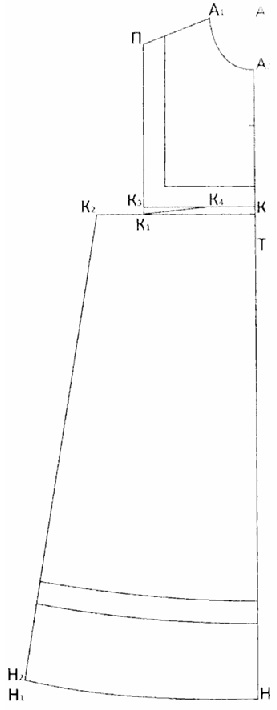

Чертеж 21. Стихарь.
5.1.4 Особенности построения чертежа переда стихаря на фигуру с жироотложением в области живота
Для создания выпуклости на переде стихаря необходимо заложить вытачку по линии кокетки. Глубина вытачки зависит от величины живота. Вытачку построить на готовом чертеже переда.
Замерить длину проймы на спинке и переде. Разница не должна превышать 1,0–1,5 см. Излишек заложить в вытачку.
| 1 | От т. К1 ↑ отложить глубину вытачки. | К1К3 = 2,0 (для 66-го размера) |
| 2 | От т. К3 провести линию, параллельную линии кокетки, и отметить на ней длину вытачки. | К3К4 = КК1 – 10,0 |
| 3 | Соединить точки К1 и К4. |
Глубина вытачки:
| 56 размер | 1,0 см |
| 58 размер | 1,2 см |
| 60 размер | 1,4 см |
| 62 размер | 1,6 см |
| 64 размер | 1,8 см |
| 66 размер | 2,0 см |
| 68 размер | 2,2 см |
| 70 размер | 2,4 см |
Чертеж 22.
5.2. Технология изготовления диаконского облачения
5.2.1. Изготовление стихаря
Припуски при раскрое
1. Детали из основного материала:
– по плечевым срезам – 1,5 см;
– по пройме – 1,5 см;
– по срезу оката рукава – 1,5 см;
– по боковым срезам рукава – 1,5 см;
– по горловине – 1,0–1,5 см;
Рисунок 259, Рисунок 260 и Рисунок 261.
2. Детали из подкладочного материала:
– по плечевым срезам – 1,5 см;
– по пройме – 1,5 см;
– по срезу оката рукава – 1,5 см;
– по горловине – 1,0–1,5 см;
– по боковым срезам – 1,5–2,0 см;
– по нижнему срезу – 1,5–2,0 см;
– по нижнему срезу рукава – 1,5–2,0 см;
– по боковым срезам рукава – 1,5–2,0 см.
По середине низа деталей переда и спинки дополнительно добавляется 2,0 см на свободу, по середине низа рукава – 1,5 см.
Рисунок 262, Рисунок 263 и Рисунок 264.
Технология изготовления стихаря
1. Прокладывание нитками контрольных линий.
Проложить линии середины:
– на спинке 23,0–25,0 сверху и 3–4 см снизу;
– на переде на 13,5 см от горловины и 3–4 см снизу;
– на рукаве 3–4 см сверху и снизу.
Проложить линии настрачивания галунов:
– на переде и спинке на расстоянии 17 см от низа;
– на переде и спинке на уровне нижней части проймы;
– на рукавах на расстоянии 14 см от низа.
Рисунок 265, Рисунок 266 и Рисунок 267.
2. Настрачивание креста.

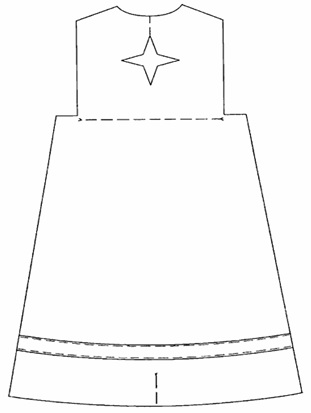

Настрочить крест на кокетку спинки, совмещая центр с центром рисунка. Крест должен быть расположен по центру кокетки (рис. 268).
Рисунок 268.
3. Настрачивание галунов по низу рукава, спинки и переда.
Подготовленные галуны настрочить на стихарь по отмеченным линиям на рукавах (рис. 269), по низу спинки (рис. 270) и переда. Швы приутюжить.
По низу стихаря галун настрачивается в два приема: сначала по нижнему краю, затем галун сутюжить, после этого – по верхнему.
Рисунок 269.
Рисунок 270.
4. Обработка плечевых швов.
Перед и спинку из основной ткани сложить лицевыми сторонами внутрь, уравнять плечевые срезы, сколоть, а затем стачать двойной строчкой шириной шва 1,5 см. Швы разутюжить (рис. 271). Аналогично соединить плечевые срезы на деталях из подкладочного материала.
В изделиях из тонких сыпучих тканей шов заутюживают, а затем обметывают.
Рисунок 271.
5. Соединение рукавов с проймами.

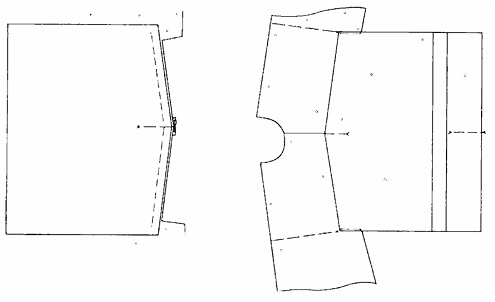

Рукав вколоть в пройму: совместить контрольные отметки (высшую точку оката рукава с плечевым швом), уравнять срезы оката рукава и проймы. Вметать, а затем втачать рукав в пройму строго между вершинами внутренних углов на спинке и переде (рис. 272). Шов заутюжить в сторону рукава.
Припуски боковых срезов рукава заутюжить на изнаночную сторону до контрольной отметки. Заутюженные участки рукава наложить на свободные части проймы, совмещая срезы проймы и рукава и настрочить (рис. 273).
На подкладке рукава соединяют с проймами аналогично. При настрачивании рукава на нижнюю часть проймы строчка не должна заходить на боковой припуск переда и спинки.
Рисунок 272 и Рисунок 273.
Рисунок 274.
6. Настрачивание галунов на кокетке.
Подготовленный галун настрочить на стихарь, накладывая по отмеченным линиям на кокетке, начиная от плечевого шва. В углах заложить симметричные складки (рис. 275) Швы приутюжить.
Рисунок 275.
7. Соединение срезов рукавов.
Рукав сложить лицевой стороной внутрь, совместить срезы, сколоть. А затем стачать нижнюю часть рукава до контрольной отметки. Шов разутюжить. Проверить совмещение галунов по шву. Аналогично обработать рукав из подкладочной ткани.
Рисунок 276.
8. Обработка горловины и выреза на переде.
Наметить рамку обтачивания на изнаночной стороне переда по линии середины. Расстояние между параллельными строчками – 1,0 см, длина рамки – 13,5 см. Верхнюю часть стихаря (из основного материала) сложить с нижней (из подкладки) лицевыми сторонами внутрь, сколоть по плечевым швам, по горловине, по линии середины переда и спинки. Обтачать горловину и рамку разреза подкладкой (рис. 277). Выполнить разрез (не доходя 1 мм до строчки в углу). Подрезать припуск шва обтачивания до 0,7 см. Сделать надсечки в местах закругления. Вывернуть стихарь на лицевую сторону (рис. 278). Шов выметать, делая кант 1 мм с лицевой стороны. Шов приутюжить.
Рисунок 278 и Рисунок 277.
9. Соединение стихаря с подкладкой.
Изделие сколоть, а затем сметать с подкладкой по низу рукавов, боковым срезам и по низу стихаря, делая небольшой напуск по длине со стороны подкладки. Сделать надсечки на припусках подкладки на рукавах в начале разрезов, к вершинам внутренних углов. Затем припусками подкладки обогнуть края деталей из основной ткани, заметать (рис. 279).
Рисунок 279.
10. Обработка горловины галуном.
На правую сторону разреза переда (застежки) на расстоянии 0,5 см сверху пришить петлю из шнура так, чтобы не было видно стежков со стороны подкладки. Подготовленный галун наложить на край горловины и наметать, закладывая в углах симметричные складочки. Внизу выреза галун наложить таким образом, чтобы не было видно конца разреза. Состыковку концов галуна делать на левом плече или в левом углу выреза на переде. В случае плохой способности галуна к формованию в местах закругления закладываются симметричные складочки.
Галун настрочить сначала по внешней стороне, затем по внутренней. Горловину приутюжить.
Рисунок 280.
11. Обработка низа рукава галуном.
Подготовленный галун наложить на низ рукава и настрочить. Низ рукава приутюжить.
12. Обработка боковых сторон и низа стихаря.
Навесные петли, сделанные из шнура, пришить по бокам переда на одинаковом расстоянии друг от друга, по 5 петель с каждой стороны в отмеченных местах. Со стороны спинки пришить пуговицы: из шнура (3 см) сделать петлю, в которую вставить пуговицу, и пришить напротив петель на переде.
Далее настрочить галун по краям стихаря (но бокам переда и спинки, разрезам рукавов, по низу). Швы приутюжить.
13. Закрепление подкладки по низу изделия и рукавов.
Проложить машинные строчки по нижнему краю галуна переда, спинки и рукава, делая припуск на свободу подкладки от низа и до строчки 0,5 см.
Рисунок 281.
14. Окончательная отделка.
Удалить все сметочные нитки. Стихарь отутюжить. Пришить пуговицу на левом плече 1,0–1,5 см от горловины и на застежке с левой стороны напротив петли.
5.2.2. Изготовление ораря
Припуски при раскрое
1. Верхняя часть ораря из основного материала – без припусков.
2. Нижняя часть ораря из подкладочного материала – по длине – 14–16 см (2 см на усадку, по 6–8 см с каждой стороны – на огибание), по ширине – 4,2 см (0,2 см на усадку, по 2 см с каждой стороны на огибание).
3. Внутренняя часть ораря из прокладочного материала для укрепления верхней части – без припусков.
4. Внутренняя часть ораря из прокладочного материала (дублерин) для укрепления подкладки – припуски как на подкладке.
Технология изготовления ораря
1. Укрепление верхней части ораря прокладочным материалом.
На изнаночную сторону верхней части ораря наложить двунитку, уравнять срезы, наколоть, а затем настрочить на 0,7 см от среза, приутюжить и при необходимости подрезать. Если в качестве прокладочного материала используется клеевой материал, то нужно верхнюю деталь проклеить.
2. Настрачивание (пришивание) крестов.

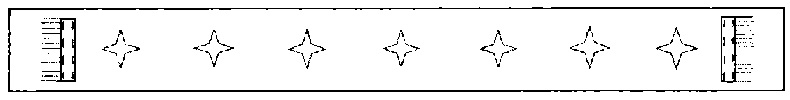

Наложить кресты посередине ширины ораря, соблюдая одинаковое расстояние между ними, наколоть булавками и настрочить или пришить вручную. Месторасположение выбирается индивидуально, в зависимости от рисунка и длины ораря.
Рисунок 282.
3. Настрачивание галуна и бахромы.

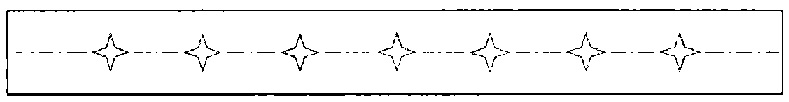

С обоих концов ораря на расстоянии 19–21 см от края наметать бахрому, затем сверху наложить галун и настрочить. Бахрома и галун не должны доходить до боковых сторон на 1,5–2,0 см (в зависимости от ширины галуна).
Рисунок 283.
4. Укрепление нижней части ораря прокладочным материалом.
Нижнюю часть ораря (подкладку) проклеить тонким дублерином.
5. Соединение верхней части ораря с подкладкой.
Верхнюю часть ораря изнаночной стороной наложить на изнаночную сторону подкладки таким образом, чтобы подкладка по боковым сторонам выступала на 2 см, снизу на 6–8 см наколоть булавками, делая небольшой напуск со стороны подкладки. Загнуть припуск подкладки на верхнюю часть ораря и заметать на 0,5–0,7 см от сгиба. Припуск подрезать по боковым сторонам до 1,0–1,2 см.
Рисунок 284.
6. Наметывание бахромы.
Бахрому наложить на орарь с лицевой стороны, совмещая нижний край бахромы с нижним концом ораря, и наметать.
7. Настрачивание галуна.
Пришить петлю по краю ораря напротив центрального креста. Галун настрочить по краю ораря сначала по внешнему контуру, затем по внутреннему. Углы заложить
Рисунок 285.
8. Окончательная отделка.
Удалить все сметочные нитки. Орарь приутюжить.
